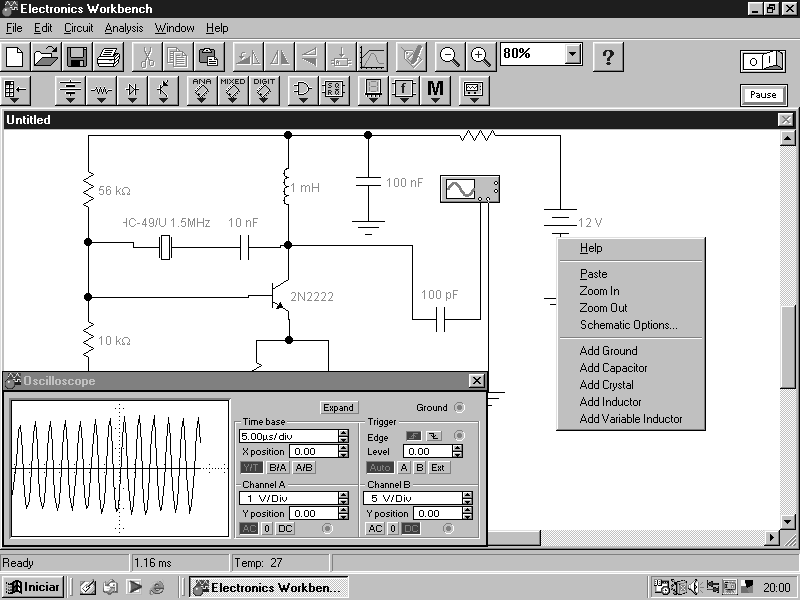

La frecuencia original del oscilador Pierce con transistor bipolar viene dada por el cristal, que se puede cambiar en el rango entre 1 MHz y 10 MHz típicamente. El circuito que se muestra en la figura se puede alimentar con tensiones estabilizadas en el rango de 9 a 12 V. Los condensadores deben ser de cerámica y el transistor admite equivalentes. En la misma figura tenemos la simulación de este circuito en la computadora usando el EWB con un cristal de 1.5 MHz y el osciloscopio virtual para verificar la forma de onda. Tenga en cuenta que el circuito admite otras frecuencias de cristal y también transistores equivalentes a 2N2222, muchos de los cuales están disponibles en las bibliotecas de los programas de simulación.
Oscilador Crystal Pierce con transistor bipolar | Haga click en la imagen para ampliar |
