Intersil (www.intersil.com) lanzó el ISL8009 que es considerado el convertidor buck, considerado el más eficiente energéticamente del mercado. Con la finalidad de prolongar la durabilidad de la batería y economizar espacio, el nuevo componente integra el FET regulador, siendo ideal para aplicaciones como comunicación de datos, telecomunicaciones, sistemas suministrados por batería, instrumentación médica y numerosas aplicaciones industriales.
Nota: Artículo publicado en la revista Saber Electrónica 451 de 2011. ART5630
El nuevo componente consiste en un controlador integrado para corrientes de hasta 1,5 A, que funciona a 1,6 MHz en modo step-down (reductor) siendo ideal para generar tensiones de salida desde 0,8 V a partir de una banda de tensiones de entrada entre 2,7 V y 5 V. El ISL8009 está disponible en carcasa 8 LD DFN, como se muestra en el pinaje de la figura 1.
La baja tensión de funcionamiento de este dispositivo lo hace ideal para aplicaciones que utilizan una batería Li+ hasta 3 baterías LiMH, o incluso una fuente regulada de 5V en la entrada. En la figura 2 disponemos de un gráfico que ilustra la regulación típica de este dispositivo en una aplicación práctica.
El ISL8009 incluye un par de MOSFETs de canal P y canal N (baja resistencia de conducción) para maximizar la eficiencia y minimizar el número de componentes externos. Con estos componentes, se puede lograr una caída de tensión de tan solo 400 mV con una corriente de funcionamiento de 1,5 A.
También debemos destacar un power-on reset de 200 ms y en el modo shutdown el dispositivo descarga el capacitor de salida a través de un resistor de 100 ohms. Soft-start interno, protección interna contra sobrecorriente y el shutdown térmico son algunas otras características disponibles en este CI.

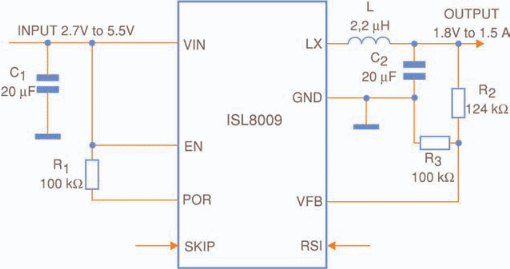

En la figura 3 se muestra un esquema de aplicación típico para este componente.

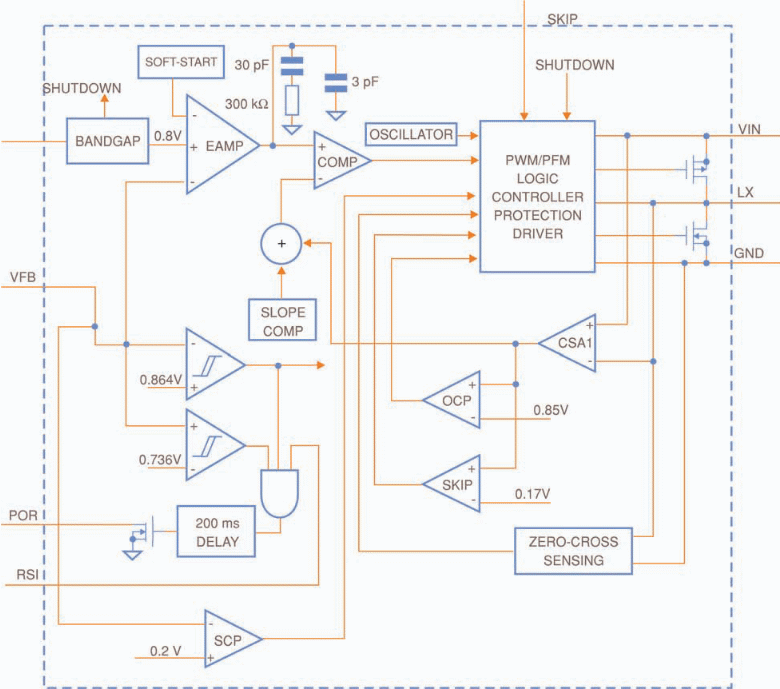

En la figura 4 se muestra el esquema de bloques con todas las funciones disponibles en este circuito integrado.

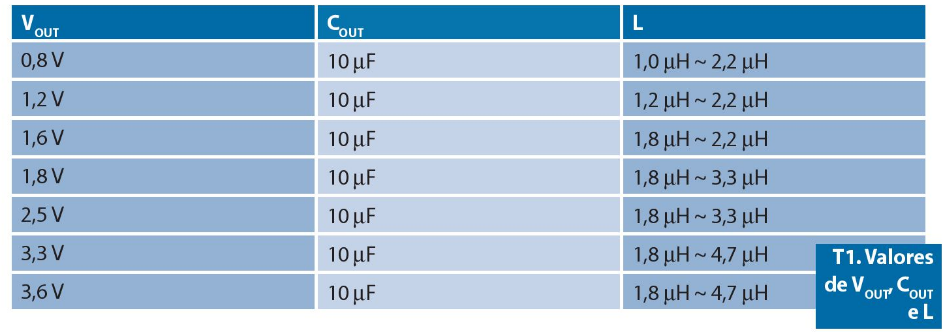

Los valores típicos del inductor y del capacitor para las diferentes tensiones de salida son dados en la tabla 1.
Otros aspectos destacados:
• Alta eficiencia: 97%;
• 3% de precisión en la salida;
• Entrada para autorización;
• Libre de plomo;
• 17 µA de corriente de reposo en modo PFM.
