Para convertir una señal sinusoidal en una señal rectangular, basta utilizar un amplificador operacional de alta ganancia con un circuito de retroalimentación formado por dos diodos en oposición. Los cruces por cero del circuito de conmutación del señal de entrada generan entonces una señal de cierre de forma de onda rectangular. La fuente de alimentación debe ser simétrica 6 a 12 V y amplificadores operacionales equivalentes puede ser utilizados. En la figura 1 tenemos el circuito convertidor. Tenga en cuenta el generador de funciones y la configuración del osciloscopio.

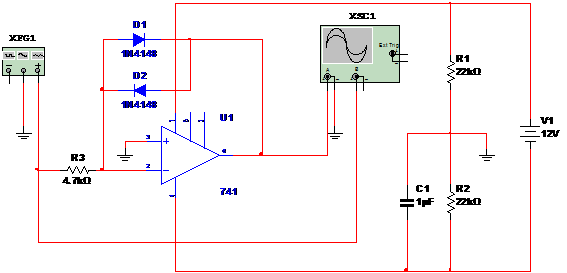

Figura 1 - Circuito convertidor con amplificador operacional.
El circuito puede funcionar a frecuencias de hasta algunos cientos de kHz o más si se usa otro amplificador operacional 741. En la Figura 2 muestra las formas de onda en el circuito en el osciloscopio virtual de Multisim.

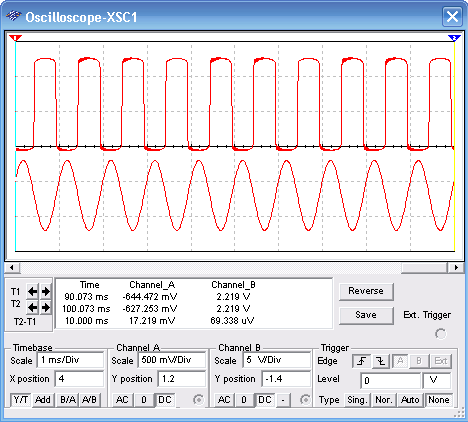

Figura 2 - Formas de onda en la entrada y salida del circuito, observadas en el osciloscopio del MultiSIM BLUE.
