La National Semiconductor (www.national.com) en application note (1644) que lanzó en 2008, muestra en diversos circuitos cómo utilizar el circuito integrado LM3405 en el control y excitación de LED de alto brillo. En este artículo vamos a resumir estas aplicaciones que pueden ser de gran utilidad para los lectores.

El circuito integrado LM3405 consiste en un regulador buck de corriente constante para corrientes hasta 1 A. El circuito de alta eficiencia opera con una referencia de tensión de sólo 205 mV lo que permite el uso con LEDs que tienen altas tensiones directas de excitación.

El LM3405 viene con una llave conmutadora de alta potencia, con capacidad para 1 A, limitador interno de corriente, protección contra sobre tensión y shutdown térmico. En la figura 1 tenemos un circuito típico de aplicación de este componente que, como podemos ver exige pocos componentes externos.










La corriente en el LED está programada por el valor de R1 según la fórmula:



Si = 205 mV / R1





Para un resistor de 200 mOhms, la corriente será del orden de 1 A. El dispositivo opera en una frecuencia de conmutación de 1,6 MHz, determinada internamente, lo que posibilita el uso de inductores y capacitores de valores pequeños. En este circuito, la tensión boost se deriva de la tensión de entrada o de la tensión de salida, pero no debe exceder el límite de 5,5 V, y debe ser mayor que 2,5 V para tener la eficiencia esperada.

El control de brillo por PWM se puede realizar utilizando el pasador EM / DIN, como se muestra en la figura 2.




| Clique na imagem para ampliar |



En el nivel alto, la señal V_PWM habilita el circuito y en el nivel bajo deshabilita. De esta forma, se puede controlar el ciclo activo de la corriente aplicada al LED y con ello su brillo.

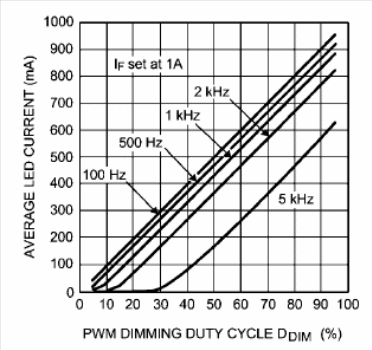

La menor frecuencia recomendada para este control es del orden de 100 Hz, para evitar los efectos de parpadeo del LED. La frecuencia más alta está determinada por los límites de conmutación del circuito integrado. El gráfico de la figura 3 muestra la intensidad media de la corriente en el LED en función del ciclo activo, para diversas frecuencias.










Para controlar dos o más LEDs en serie, se puede derivar la tensión de polarización, como muestra la figura 4.












Esta característica es necesaria porque al excitar dos o más LEDs, la tensión obtenida para la entrada VBOOST sería mayor que los 5V admitidos como máximo para esta función.

Para excitar varias carreras de LEDs conectados en serie, se puede utilizar la tensión de control de una de las secuencias, como muestra el circuito de la figura 5.










En este circuito, R1 determina la corriente total y R2 debe ser ajustado para tener en LED3 el mismo brillo de los demás.

Otra forma de excitar los LED en paralelo es la que se muestra en el circuito de la figura 6. R1, como en los demás circuitos, determina la intensidad total de la corriente en los LED. Sin embargo, se debe tener en cuenta que los LEDs deben estar casados ​​de modo que haya una distribución por igual de las corrientes, y así el brillo sea uniforme para todos. Esto es importante en las aplicaciones en las que los LED se utilizan en la iluminación de un panel.




| Clique na imagem para ampliar |





El lector podrá obtener más información sobre este tipo de aplicaciones accediendo al sitio web de National Semiconductor. En él se puede obtener el PDF del Datasheet del LM3405.
