Los transductores piezoeléctricos usados en bocadillos o incluso tweeters pueden funcionar como excelentes micrófonos de alta impedancia. En este artículo mostramos cómo montar un pequeño transmisor de FM usando uno de esos zumbadores como micrófono. El circuito tiene un alcance de 50 a 200 metros.
Buzzers encontrados en diversos tipos de aparatos consisten en un transductor cerámico que puede funcionar tanto reproduciendo sonidos, como de forma inversa, como micrófono.
Las vibraciones sonoras que capta deforman el material que entonces produce una tensión que puede ser utilizada por un circuito electrónico.
En nuestro caso, el bocina funciona como micrófono, modulando un pequeño transmisor de sólo un transistor que opera en el rango de FM.
Montaje

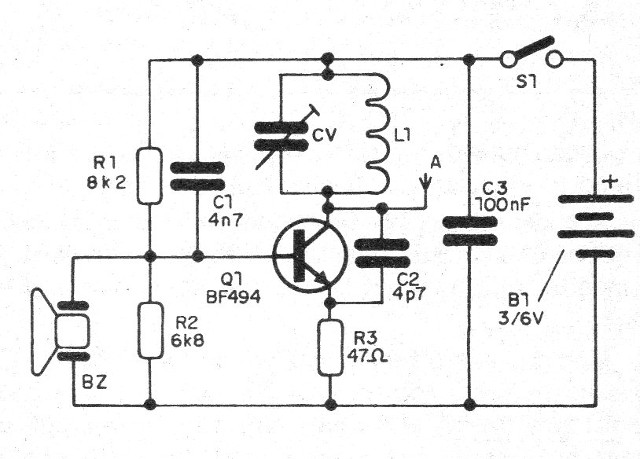

En la figura 1 tenemos el diagrama completo del transmisor.

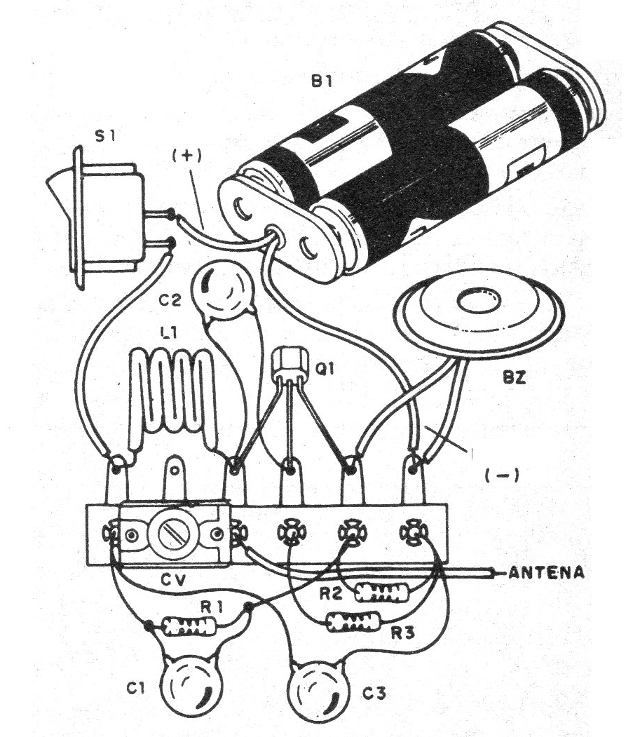

En la figura 2 tenemos una sugerencia de montaje usando un puente de terminales.
La bobina está formada por 4 espiras de hilo común 22 encapado rígido o esmaltado más fino 24 a 28, con un diámetro de 1 cm sin núcleo.
El trimmer puede ser tanto del tipo antiguo con base de porcelana aprovechado de viejos aparatos fuera de uso como redondos de plástico modernos, con valores máximos de 10 a 30 pF.
Los capacitores deben ser cerámicos y la antena puede ser un pedazo de hilo rígido de 10 a 30 cm como una antena telescópica.
El conjunto puede ser instalado en una pequeña caja plástica, donde también están las dos pilas que lo alimentarán.
Prueba y uso
Sólo tienes que conectar el aparato y ajustar el trimmer para capturar su señal en un receptor de FM sintonizado en una frecuencia libre situada cerca.
Busque la señal más fuerte y alejarse para comprobar su alcance.
Al operar, mantenga siempre la antena en posición vertical, lejos de su mano o de cualquier objeto.
Q1 - BF494 - transistores de RF
BZ - Transductor cerámico (buzzer)
R1 - 8k2 x 1/8 W-resistor - rojo, gris, rojo
R2 - 6k8 x 1/8 W - resistor - azul, gris, rojo
R3 - 47 ohms x 1/8 W - resistor - amarillo, violeta, negro
C1 - 4n7 - capacitor de cerámica
CV- trimmer - ver el texto
C2 - 47 pF - capacitor de cerámica
C3 - 100 nF - capacitor de cerámica
S1 - Interruptor simple
B1 - 2 pilas AA o AAA
Varios:
Puente de terminales, soporte de 2 pilas, caja para montaje, hilos, soldadura, etc.
