Este artículo ha sido aprovechado de nuestro libro Instalaciones Eléctricas Libro Sin Misterios (2005 edición). En él Describimos las principales herramientas e instrumentos que el profesional que trabaja con electricidad (Electrotecnia e instalaciones eléctricas) debe tener.
LAS HERRAMIENTAS
Ser capaz de trabajar con electricidad no podemos contar sólo con nuestras manos. Necesitamos una serie de herramientas que, afortunadamente, no son los más caros.
De hecho, hay algunas herramientas sofisticadas que pueden facilitar enormemente ciertos trabajos, pero la relación costo/beneficio hace más interesante para los profesionales instaladores y electricistas de los aficionados.
Por otro lado, existen las herramientas obligatorias, que son los necesarios para realizar las reparaciones mínimas o implementación en el cableado.
A continuación, vamos a tener una relación de estas herramientas obligatorias que recomendamos que el lector disponer, además de algunos que no son obligatorios, pero pueden ayudar mucho.
a) Destornillador
Sin duda esta es la herramienta más común que la mayoría de la gente tiene en casa. Para trabajar con instalaciones eléctricas es aconsejable tener disponible por lo menos dos destornilladores.
Un pequeño para arreglar los pequeños tornillos que sujetan los cables en los terminales para interruptores y enchufes o tomas. Y un grande, para tornillos más grandes que requieren más esfuerzo, como asegurar las cajas en línea o aislantes Interruptores en piezas de madera.
b) Destornillador Philips
Algunos dispositivos eléctricos tales como interruptores de circuito y los aparatos electrodomésticos tienen piezas fijadas con tornillos Philips. Para trabajar con estos tornillos se debe utilizar una llave adecuada. El lector debe tener al menos una disponible.
c) Los alicates de corte lateral
Se trata de una herramienta muy importante, porque se corta los cables y con habilidad, podemos incluso utilizarlo para pelarlos.
Pequeñas pinzas con cable aislado son esenciales en el trabajo con electricidad.
En realidad, esta pinza puede utilizarse en muchas otras importantes tareas relacionadas con instalaciones eléctricas.
d) Alicates de punta o "pico de pato"
Alicates de este tipo serán útil para doblar o extremos de los cables de tracción o incluso sostener las piezas de los componentes en ciertas posiciones.
Es una herramienta importante en el trabajo del electricista y que no debe ser descartada.
e) Alicate de electricista
Esta llave es muy interesante y tiene algunas funciones que ayudan específicamente al instalador. Como podemos ver por la figura, tiene agujeros para colocar los cables y desencaparlos en dimensiones que corresponden a diferentes diámetros. Con él puede cortar los cables y hace algunas otras operaciones importantes.
f) Pelacables
Aunque los alicates de corte, una cuchilla o alicates de electricista se pueden utilizar para este propósito, hay una herramienta muy sencilla que consta de dos cuchillas que sujete firmemente la cubierta del cable y cuando tira, retira la tapa desde el punto en que la herramienta lo prende.
g) Cuchilla o cuchillo
Herramienta de corte puede enmarcarse en esta categoría, que sirve para varios propósitos, tales como raspar puntos de conexión oxidadas, eliminar residuos, cortar las partes no metálicas de los componentes de una instalación, etc.
h) Lija
Una lija plana puede ser muy útil en muchos trabajos. El quitar el óxido de porciones de un pedazo de metal o el establecimiento de una superficie de ajuste se puede hacer con la ayuda de esta herramienta. El tamaño no es importante, pero es ideal para el electricista que un pequeño y uno grande.
i) Cincel
Esta herramienta puede ser muy útil, tanto eliminar las piezas que se pegan en un lugar, cómo hacer cortes en partes blandas, etc.
j) Martillo
Algunos golpes pueden ser necesarias para la fijación o eliminación de las partes y para eso debe ser utilizado un martillo. El electricista debe contar con esta herramienta en su bolso.
k) Taladro
Los taladros eléctricos son comunes y relativamente baratos, y muchas personas los tienen para uso general en su casa. En los trabajos de electricidad, esta herramienta es importante. Un juego de brocas para metal y concreto ayuda en todo el trabajo del electricista. Por supuesto, existe la opción barata de taladro manual, que puede sustituir a la mayoría de las operaciones eléctricas.
l) Sierra
Una sierra es importante para los cortes, la preparación de ciertas piezas de metal y muchos otros casos, es necesario hacer el corte de piezas metálicas.
m) Alambre o cinta de passo
Esta es una herramienta indispensable para el instalador. Es un alambre de acero o una cinta que penetra fácilmente en conductores eléctricos y se utiliza para pasar de los cables a través de ellos al realizar una instalación.
n) Prueba de tensión
Este es un pequeño instrumento muy útil para la verificación de la existencia de tensión en un punto de una instalación. Tiene una lámpara de neón pequeña y dos sondas que se instalarán en el punto donde si desea tomar el examen. Una variación de este tipo de prueba es el destornillador con lámpara de neón incorporada.
o) Lámpara a prueba
Es una lámpara de 220 V en un enchufe con dos sondas. Con ella podemos comprobar si hay tensión en un punto de una instalación y más que eso: por brillo, podemos saber si el voltaje en el punto que se analiza es de 110 V o es 220 v. En 220 V, que se ilumina con brillo normal y 110 V ella ilumina con brillo reducido.
p) Prueba de continuidad
Es una herramienta que tiene una sonda y una garra de cocodrilo y le permite comprobar la continuidad de circuitos, especialmente la operación de interruptores.
q) Multímetro
Esto se puede considerar un instrumento de "lujo", aunque su precio es relativamente bajo y su utilidad para compensar completamente tenerlo en casa. De hecho, sirve para probar prácticamente cualquier dispositivo que funcione con electricidad y no sólo la instalación. Dedicaremos un capítulo enteramente para el uso de este instrumento en la instalación eléctrica.
(Tenemos muchos artículos sobre o uso do multímetro en esto sitio)
r) Linterna o foco
Un foco con baterías tiene una utilidad mucho mayor de lo que podemos imaginar: sólo perder un tornillo o una clavija pequeña en una esquina oscura de la instalación o tiene lectura marca un valor de componente en un lugar sin iluminación, para que el instalador entienda cómo esta herramienta es necesaria.
s) Cinta eléctrica
Un rollo de cinta aislante no se puede perder en caso de trabajo eléctrico. No importa qué tipo o color, porque el propósito es el mismo y el electricista no pueden dejarte ir.
t) Busca Polo
Se trata de una lámpara de neón en serie con un resistor de alto valor, instalado dentro de un tubo en forma de pluma o punta de prueba. Se le toca en el polo vivo la lámpara de neón se enciende, y tocando él a la tierra o el neutro, la lámpara permanece apagada.

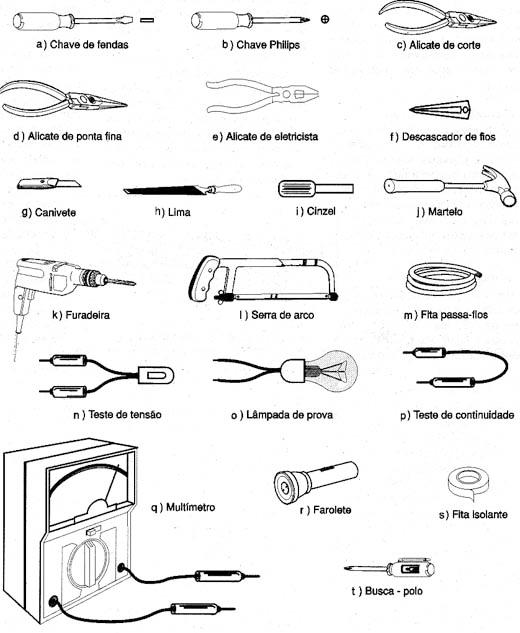

En la figura 1 tenemos aspectos de estas herramientas.
Muchas revistas, ferreterías, supermercados, tiendas de materiales de construcción generalmente ofrecen kits completos de herramientas que contiene la mayoría de esa cita y algunos otros un precio muy asequible.

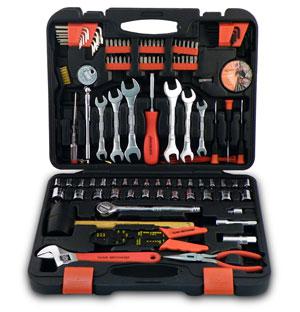

En la figura 2 es un ejemplo de kit de herramientas de bajo costo que puede ser muy útil, no sólo para los lectores que deseen trabajar en su propio cableado como hacer otros tipos de trabajo en sus hogares.

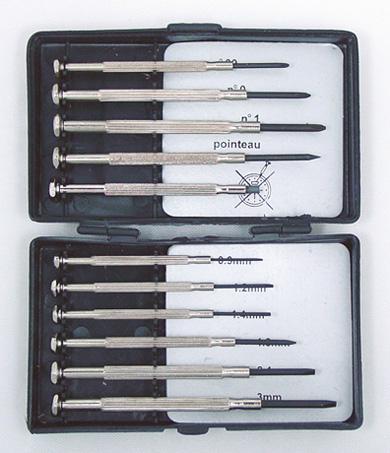

Otras herramientas interesantes para el trabajo delicado de entradas del interruptor simple se muestran en la figura 3
Este juego contiene común destornilladores, llaves, Philips y algunos otros tipos de llaves de diferentes tamaños, que son muy útiles en la eliminación de piezas tornillos muy pequeños que deben ser desmontadas y montadas.
Además de las herramientas, el electricista debe tener un stock de piezas comunes que se utilizan en más simple como la colocación de tomacorrientes, interruptores, etc.
Puercas, tuercas, pedazos de alambre, terminales, enchufes, fusibles deben ser siempre presentes en el inventario de partes para que en caso de necesidad (que ocurre frecuentemente) el electricista no tiene que salir a comprarlos.
Si el lector realmente le gusta hacer este tipo de trabajo, o si pretende profesionalizar, es interesante tener un lugar organizado para guardar piezas o incluso un caso especial con divisiones apropiadas.
