Transmisor AM de Ondas Cortas (TEL080S)

Operando en el rango de los 80 o de los 40 metros, este pequeño transmisor experimental de corto alcance puede llevarlo a ser un futuro radioaficionado. Usando sólo dos transistores, permite el uso de un micrófono de gran sensibilidad y es alimentado por pilas.

   Este montaje es prácticamente un complemento del proyecto publicado en la edición anterior, el "transmisor telegráfico de ondas cortas", que entusiasmó a muchos lectores, por su simplicidad y desempeño.

   Con esa versión era posible sólo la emisión de señales telegráficas, lo que nos llevó a recibir muchas peticiones de un nuevo proyecto que usara micrófono y que por lo tanto permitiría la emisión de la voz. Pues bien, usando los mismos componentes básicos e incluso eliminando el unijunción (cuyo costo no es de los menores), conseguimos una sensible versión que hace uso de micrófono de electreto y que ahora pasamos a describir.

(*) En la época en que el artículo fue escrito.

   Recordemos que este pequeño transmisor es de uso estrictamente doméstico y experimental, no debiendo ser conectado a antenas diferentes, pues puede causar interferencias en comunicaciones de la misma pista, lo que es ilegal. Los lectores que deseen operar en esta franja, con equipos más potentes, deben consultar a los clubes de radioaficionados de sus localidades y informarse de cómo obtener una licencia.

   Lo que podemos decir es que, usando la antena telescópica recomendada, obtenemos mayor estabilidad y, además, comunicaciones perfectas en un radio de algunas decenas de metros. Inténtelo!

COMO FUNCIONA

   Este pequeño transmisor está formado por dos etapas, una de las cuales se conoce de la edición anterior.

  Tenemos entonces un circuito oscilador, que lleva por base un BF494, y una bobina, cuyo número de vueltas determina la frecuencia que el aparato opera. El ajuste fino de esta frecuencia se realiza en el trimmer CV, con el fin de encontrar un punto en que no haya estaciones operando.

   Este circuito produce una corriente de alta frecuencia que, llevada a la antena telescópica, resulta en las ondas que son irradiadas en todas las direcciones y captadas por radios comunes que tengan la banda de ondas cortas.

   Damos dos posibilidades de Operación, en el rango de los 80 metros (entre 3 y 3,5MHz) y en el rango de los 40 metros (entre 7 y 7,5MHz), que son bandas usadas por los radioaficionados. Observe al lector que estas longitudes de onda, 40 metros y 80 metros, nada tienen que ver con el alcance del aparato.

    Radioaficionados, Operando en el rango de 40 y 80 metros, pueden hacer comunicaciones de miles de kilómetros de distancia, usando equipo apropiado! (figura 1)

| Clique na imagem para ampliar |

   También ver que en esta banda operan estaciones de diversos tipos, que se pueden escuchar con una buena antena externa (ver nuestro receptor), como estaciones de radiodifusión, servicios públicos, etc.

   Para que la onda emitida transporte la información de la palabra hablada, es necesario un paso de modulación que tiene como base el transistor BC548, en nuestro circuito.

   La señal de un micrófono de electreto se aplica a la base del transistor, vía C1, donde recibe una amplificación. Sus variaciones de intensidad se aplican al BF494, de modo que la intensidad de la señal irradiada varía en la misma proporción, como sugiere la figura 2.

| Clique na imagem para ampliar |

   Este tipo de modulación, en el que la amplitud de la señal varía y no su frecuencia, recibe el nombre de AM (amplitud modulada) para diferenciar de FM (frecuencia modulada).

   Las estaciones de la banda de onda corta de 2 MHz a 20 MHz, aproximadamente, en su mayoría, utilizan este tipo de modulación en la emisión de la palabra hablada y de otros sonidos.

MONTAJE

   Comenzamos por dar el diagrama completo del transmisor en la figura 3.

| Clique na imagem para ampliar |

   El montaje en un puente de terminales, recomendado a los principiantes, que pueden fijarla sobre una base de madera, para demostraciones y operación, se muestra en la figura 4.

| Clique na imagem para ampliar |

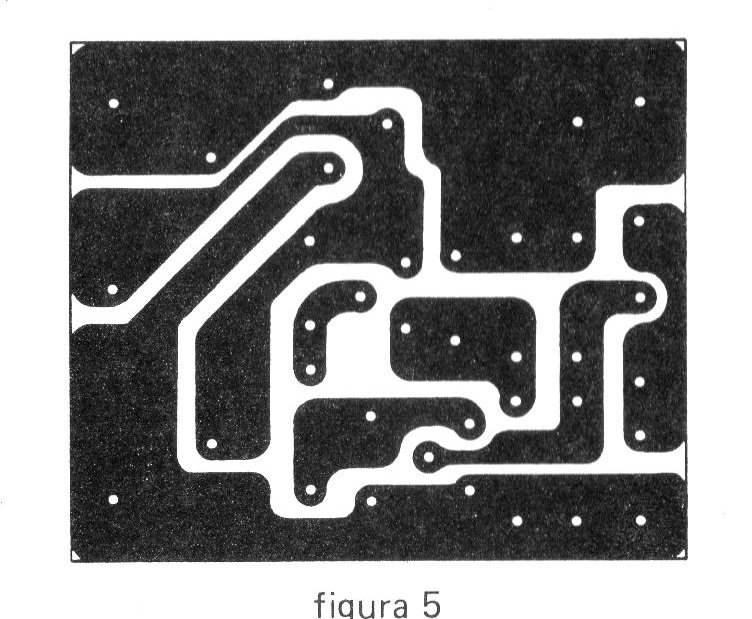

   En la figura 5 tenemos una sugerencia de placa de circuito impreso, que ya permite la utilización de una caja de reducidas dimensiones y así el montaje de un transmisor portátil.

| Clique na imagem para ampliar |

    En el montaje, tenga los siguientes cuidados:

a) Comience enrollando la bobina L1. Parta un bastón de ferrita, de aproximadamente 1 cm de diámetro, de modo que tenga de 4 a 6 cm de longitud. Enrolle entonces espiras de hilo esmaltado 28, 26 o, si no tiene, hilo común de capa plástica, pero fino. El número de vueltas dependerá de la radio de onda corta que tenga. Si usted enrolla 20 vueltas, usted va a captar la señal en algún punto alrededor de 3,5 MHz y se enrolla de 12 a 15 vueltas, va a capturar la señal en algún punto alrededor de 7 MHz. Si utiliza el cable esmaltado, capa de esmalte en el punto en que va a ser soldado en el puente o placa.

b) Solde después los transistores, observando el tipo y la posición. Para Q1 puede utilizar el BC548 o equivalentes, como el BC237, BC238, BC547, etc. Para el BF494 los equivalentes recomendados son los BF495 y BF254.

c) El micrófono sólo puede ser de electreto, para mayor sensibilidad, y del tipo de dos terminales. Observe que el terminal que tiene conexión con la carcasa es el negativo.

d) El trimmer es común, de base de porcelana, que puede ser incluso retirado de aparatos viejos. Los capacitores, de C1 a C5, deben ser cerámicos, tipo disco, según el valor. No utilice de otro tipo.

e) Los resistores son todos de 1/8 o ¼ W, con los valores indicados. Nada impide que sean aprovechados de aparatos viejos, siempre que tengan los valores solicitados.

f) La antena consiste en una varilla de hilo rígido de unos 50 o 60 cm de longitud o una del tipo telescópico, aprovechada de radio o TV vieja.

g) S1 es un interruptor que sirve para encender y apagar el transmisor. En último caso, puede ser eliminado, apagando el aparato con la retirada de las pilas del soporte.

h) Tenemos, finalmente, la batería, que está formada por 4 pilas pequeñas colocadas en soporte propio, cuya polaridad debe ser seguida. Ver los colores de los cables de conexión.

   En la versión en puente, no se olvide de hacer las interconexiones con pedazos de hilos, que deben ser bien cortos.

   Terminando el montaje, es sólo hacer la prueba de funcionamiento.

PRUEBA Y USO

   Para la prueba, necesitará una radio que sintonice la banda de onda corta, es decir, que tenga 3,5 MHz o 7 MHz en su pantalla. Muchas radios que tienen la banda que va de 3,2 MHz a 12 MHz sirven perfectamente para este propósito.

   Cambie la llave que cambia las bandas a la de onda corta (OC) y sintonice la radio alrededor de 3,5 MHz o 7 MHz, conforme la bobina que usted enrolló.

   Conecte la radio a medio volumen, a unos 2 ó 3 metros del transmisor.

   Coloque las pilas en el soporte del transmisor y encienda S1. Ajuste entonces CV para intentar "agarrar" una señal en la radio. Si no lo consigue, retoque el ajuste de la propia radio, al mismo tiempo que habla ante el micrófono de electreto, o golpee ligeramente con los dedos en él.

   Va a haber un instante en que usted "toma" la señal del transmisor.

  En este punto, retoque la sintonía de la radio para ajustarlo mejor y alejarse del lugar con él, verificando el alcance del transmisor.

   Si tiene dificultad para "agarrar" la señal o si cae demasiado lejos de los 3,5 o 7 MHz, cambie la bobina. Retire algunas vueltas si la frecuencia está por debajo del punto en el que desea capturar la señal. Enrolle una bobina nueva , con algunas vueltas más, si la señal captada está por encima del punto en que desea capturarlo.

    Procure ajustar el trimmer CV para una frecuencia en la que no haya ninguna otra señal.

   ¡Después de eso, es sólo usar el aparato! Compruebe su alcance. También dependerá de la calidad del receptor utilizado.
