Muchos de los transmisores que describimos, que sólo utilizan un transistor oscilador, con la antena conectada a su sida son inestables. Con el uso de un transistor amplificador de RF aumentamos la potencia y aún obtenemos estabilidad. Es justamente eso lo que hacemos en este transmisor que denominamos "Ventura", por haber sido tema de una de las aventuras de nuestro personaje.
Micro transmisores de FM pueden ser utilizados con diversas finalidades, tanto lúdicas como didácticas.
Podemos utilizarlos como micrófono volante, en un sistema de comunicación simple, para escucha clandestina y mucho más.
El circuito presentado tiene un alcance que puede variar entre 50 y 200 metros dependiendo de las condiciones de propagación y tiene algunas características que hacen el proyecto muy interesante.
Una de ellas está en el hecho de que la bobina osciladora es impresa, lo que facilita el montaje y resulta en mayor estabilidad.
La segunda está en el uso de una etapa de amplificación de RF que además de aumentar la potencia aísla la etapa osciladora, obteniéndose así estabilidad.
No ocurre el problema común en otros transmisores de la frecuencia "huir" cuando agitamos la antena, cuando acercamos la mano de la antena, o aún cuando usamos una antena más larga.
El circuito puede ser alimentado por tensiones entre 3 y 6 V, obtenidas de dos o cuatro pilas de cualquier tamaño.
El circuito envía su señal a una radio FM sintonizada en una frecuencia libre que sólo necesita un ajuste.
Como funciona
El transistor Q1 funciona como un oscilador produciendo la señal en la frecuencia que deseamos transmitir.
Esta frecuencia es determinada por la bobina y el ajuste del trimmer, pudiendo ser entre 80 y 110 MHz normalmente.
La señal producida es modulada por la señal que obtenemos del micrófono y que corresponden a los sonidos que deben transmitirse.
Usamos un micrófono de eletreto de gran sensibilidad, lo que es importante si el aparato se utiliza en escucha clandestina.
La señal de este paso se aplica a un circuito amplificador con un segundo transistor.
Este transistor aumenta la intensidad de la señal y lo aplica a una antena que puede ser un pedazo de hilo de 15 cm a 80 cm de longitud.
Montaje

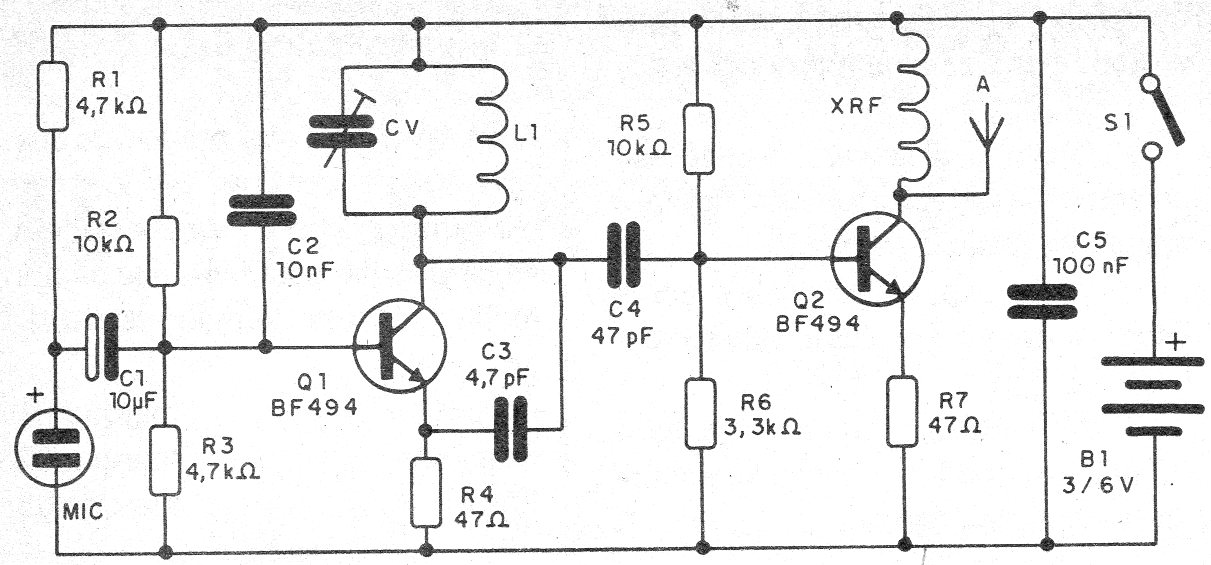

En la figura 1 tenemos el diagrama completo del transmisor.

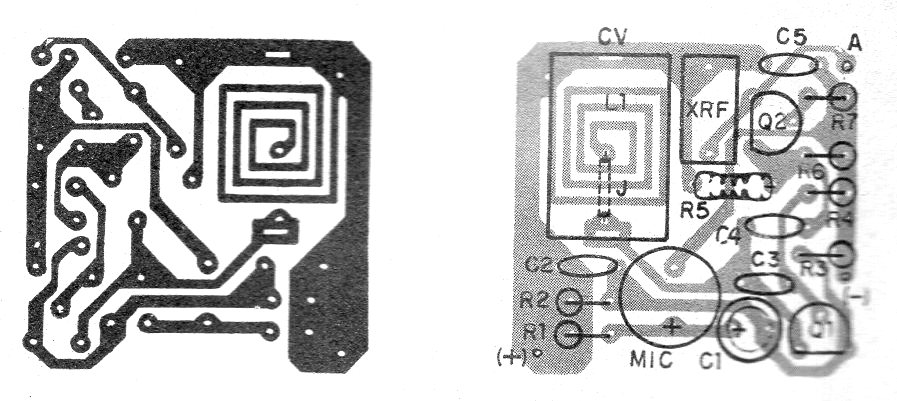

La placa de circuito impreso se muestra en la figura 2, observándose que la bobina osciladora se imprime.

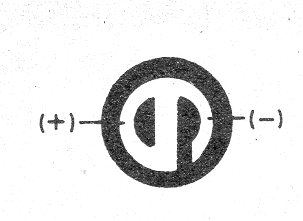

En la figura 3 tenemos la identificación de los terminales del micrófono de electreto.
Los resistores pueden ser todos de 1/8 W y todos los capacitores deben ser cerámicos, sólo C1 que es un electrolítico para 6 V o más.
El trimmer CV es del tipo de porcelana antiguo, no muy fácil de obtener actualmente, pero se puede hacer una adaptación para ajustarse a los trimmer plásticos modernos.
Sólo hay que soldar dos pedazos de hilo en sus terminales y encajar en los agujeros de la placa.

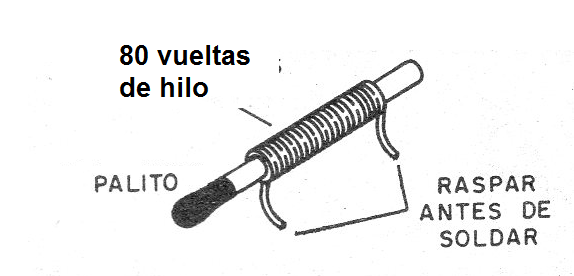

XRF es un choque de construcción casera. Enrolle 80 vueltas de hilo fino en un palillo de dientes. El cable esmaltado puede ser el 32 o 34.
En la figura 4 mostramos la construcción de ese choque.
Si el lector desea puede utilizar un choque comercial de 47 uH.
La antena se realiza con un pedazo de hilo rígido de hasta 80 cm.
El conjunto se puede instalar en una pequeña caja de plástico.
Prueba y uso
Conecte a una distancia de 1 a 2 metros un receptor de FM sintonizado en una frecuencia libre.
Ajuste CV hasta que la señal más fuerte del transmisor sea captada.
Se aleja del receptor hablando en el micrófono y compruebe hasta qué distancia se captura la señal.
Si la señal desaparece luego, es señal de que la frecuencia sintonizada no es la fundamental.
Intente nuevo ajuste en CV.
Para usar, mantenga siempre la antena en posición vertical, evitando agitar el aparato.
Q1, Q2 - BC548 - transistores de RF
R1, R3 - 4k7 x 1/8 W-resistor - amarillo, violeta, rojo
R2, R5 - 10 k ohms x 1/8 W - resistor - marrón, negro, naranja
R4, R7 - 47 ohms x 1/8 W - resistor - amarillo, violeta, negro
R6 - 3k3 ohms x 1/8 W - resistor - naranja, naranja, rojo
C1 = 10 uF - capacitor electrolítico
C2 - 10 nF - capacitor de cerámica
C3 - 4,7 pF - capacitor de cerámica
C4 - 47 pF - capacitor de cerámica
C5 - 100 nF- capacitor cerámico
S1 - Interruptor simple
CV - trimmer de 10 a 30 pF de capacitancia máxima - ver texto
L1 - Bobina impresa - ver texto
XRF - choque de 47 uH - ver texto
B1 - 3 o 6 V - pilas comunes
MIC - micrófono de electreto de dos terminales
A - antena
Varios:
Placa de circuito impreso, soporte de pilas, caja para montaje, hilos, soldadura, etc.
