Una solución bastante atractiva aún en nuestros días para un amplificador de baja potencia simple con circuito integrado único es la que hace uso del LM386 de National Semiconductor.
Además del bajo costo, posibilidad de operar con tensiones de 4 V a 12 V, este CI tiene la ganancia programada por un componente externo, pudiendo quedar entre 20 y 200.
La banda de potencias de salida va de 200 mW a 700 mW con cargas de 8 ohmios y la corriente quiescente con 5 V de alimentación es de sólo 4 mA.
Las aplicaciones para este amplificador incluyen sistemas de advertencia, alarmas, intercomunicadores, salidas de receptores, sistemas de sonido de ordenadores, controladores ultrasónicos, control de servos, etc.

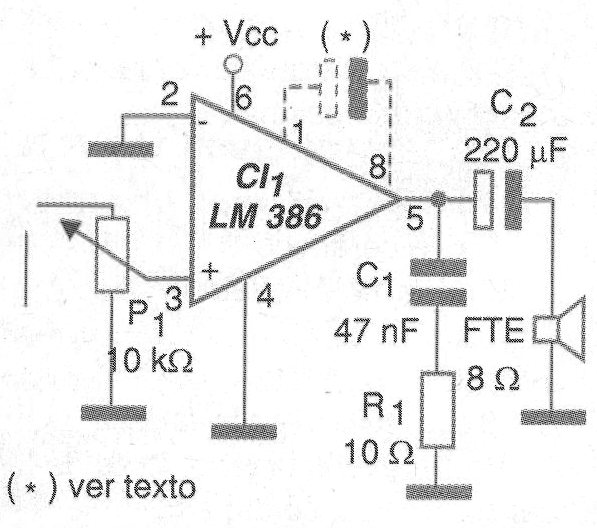

En la figura 1 tenemos el circuito para la aplicación con ganancia 20 de tensión.
Para obtener una ganancia de tensión de 200 veces basta conectar entre los pinos 1 y 8 un capacitor electrolítico de 10 uF con la armadura positiva en el pino1.

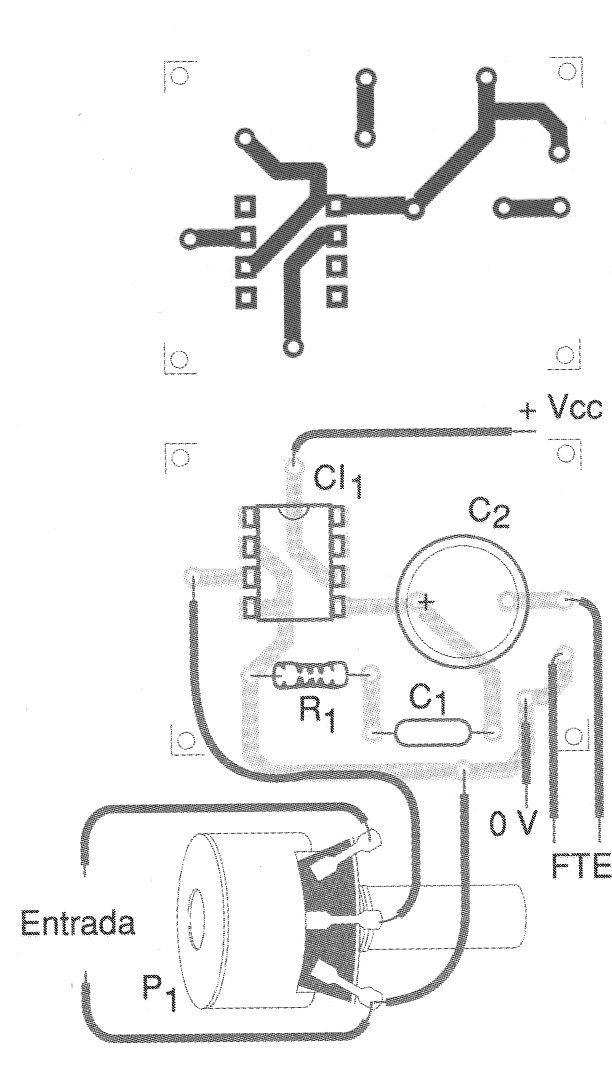

La placa de circuito impreso para este amplificador se muestra en la figura 2.
No hay necesidad de disipador de calor para el circuito integrado y, si se utiliza fuente, debe tener un excelente filtrado para que no se produzcan roncos.
LISTA DE MATERIAL
Semiconductores:
CI-1 - LM386 (-N, -1 o -3) - circuito integrado
Resistores: (1/8 W, 5%)
R1 - 10 ohms
P1 - 10 k ohms - control de volumen, potenciómetro, opcional
Capacitores:
C1 - 47 nF - cerámico
C2 - 220 uF x 12 V - electrolítico
Varios:
FTE - 8 ohms x 10 cm - altavoz
Placa de circuito impreso, fuente de alimentación, hilos, soldadura, etc.
