Los inyectores de señales son aparatos de gran utilidad en la localización de defectos en radios, grabadores, amplificadores o cualquier otro tipo de circuito que trabaje con señales de audio. El inyector que describimos se caracteriza por su simplicidad, por el bajo costo e incluso por la improvisación de una bobina que puede ser enrollada en un clavo común.

Con él, usted podrá fácilmente localizar problemas en sus proyectos o en equipos de audio en general si usted desea partir para la actividad de técnico reparador.

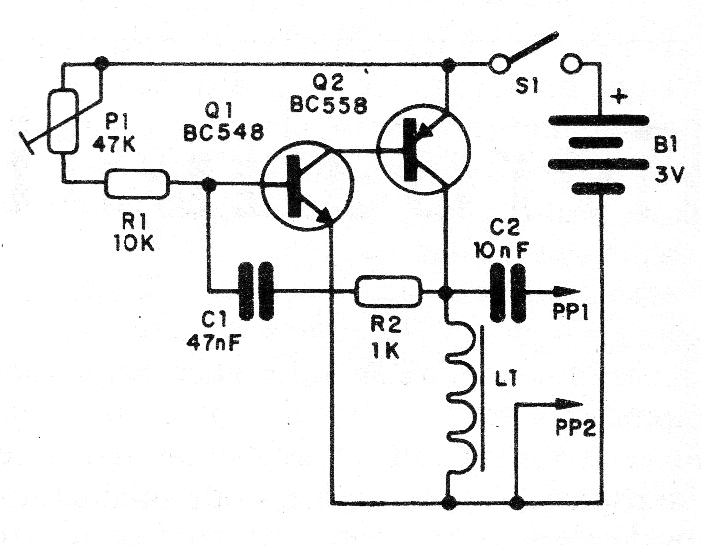

Alimentado por sólo 3 V, de dos pilas pequeñas, este inyector proporciona una potente señal de audio capaz de excitar la mayoría de los circuitos comunes. En la figura 1 tenemos el diagrama completo del inyector.



Figura 1 - Diagrama completo del inyector de señales
Figura 1 - Diagrama completo del inyector de señales | Clique na imagem para ampliar |

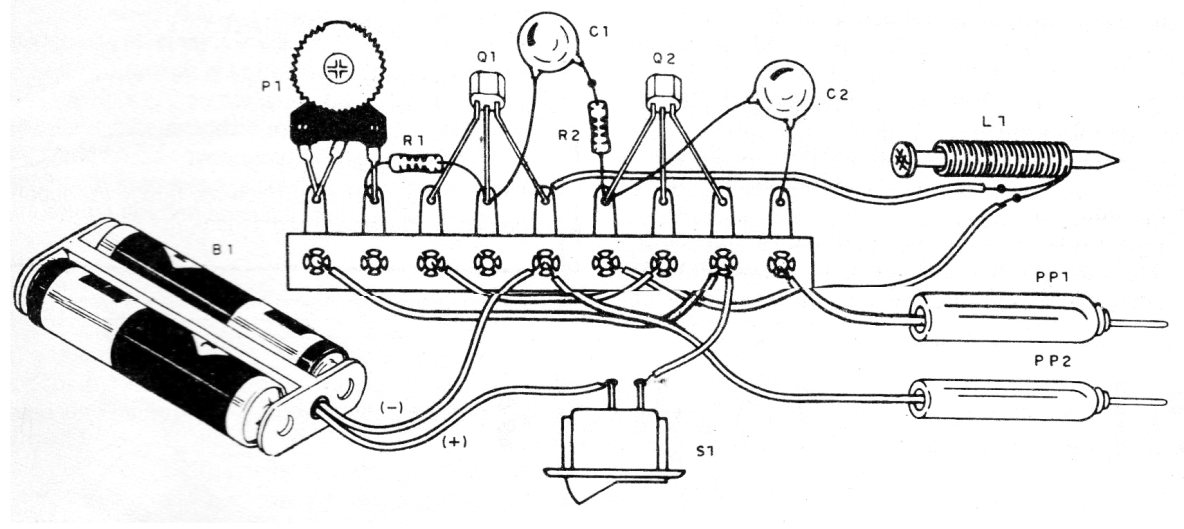

En la figura 2 tenemos el montaje en un puente de terminales aislados. Es claro que los lectores más habilidosos pueden hacer el montaje en placa de circuito impreso.



Figura 2 - Montaje en puente de terminales
Figura 2 - Montaje en puente de terminales | Clique na imagem para ampliar |





  El circuito consiste en un oscilador cuya frecuencia puede ajustarse en el trimpot y depende de C1. Se puede cambiar el trimpot por un resistor fijo si la frecuencia producida no es importante. Utilice un resistor de 56k o 47k.

La bobina de carga consiste de 100 a 300 espiras de hilo fino (32 AWG) en un clavo de 2 a 3 cm de longitud. Los transistores son de uso general y las puntas de prueba deben tener colores diferentes. Se puede usar una punta de prueba y una garra de cocodrilo para mayor facilidad de uso.

Para usar, inyecte la señal apoyando la punta de prueba en los puntos del circuito en que debe ser amplificado. La punta negra o garra debe estar en la tierra el negativo del circuito en prueba.





Lista de material



Q1- BC548 - transistores NPN de uso general

Q2-BC558 - transistores PNP de uso general

L1- bobina - ver el texto

S1- Interruptor simple

B1- 3 V- 2 pilas pequeñas

P1- 47k - trimpot

R1 - 10 k ohms x 1/8 W - resistor - marrón, negro, naranja

R2- 1 k ohms x 1/8 W-resistor - marrón, negro, rojo

C1- 47 nF- capacitor cerámico

C2 - 10 nF- capacitor cerámico

PP1, PP2- puntas de prueba roja y negra

Varios: puente de terminales, soporte de pilas, clavo, hilos, soldadura, etc.
