Es una experiencia de electromagnetismo muy simple que se puede realizar con material común, como clavos, hilos esmaltados, pedazos de lata, etc. Por su simplicidad se constituye en un gran trabajo para ferias de ciencias en escuelas.
El diseño es simple y su efecto bien visible: cuando apretamos el interruptor de presión una lámina es atraída, tirando lejos de una bolita de papel, isopor o incluso un grano de frijoles.
El aparato funciona tanto como un "tirador electromagnético", como demostrativo del efecto del electromagnetismo,
La experiencia, en el caso de un trabajo escolar, debe ir acompañada de explicaciones sobre el efecto magnético de la corriente eléctrica, que pueden ser resumidas como sigue.
Principio de funcionamiento
Una corriente eléctrica, al circular por un hilo, crea a su alrededor un campo magnético. Podemos reforzar este campo magnético enrollando el hilo en la forma de una bobina.
De esta forma, el campo se concentra en el interior de la bobina que, si contiene un material ferroso como, por ejemplo, un clavo, lo magnetiza, transformándolo en un imán.
La capacidad de atracción de este imán dependerá solamente de la corriente eléctrica, lo que quiere decir que sólo atrae objetos mientras haya corriente circulante.
Cuando la corriente es 'interrumpida, el imán pierde toda su capacidad de atracción.
Colocando en las proximidades una lámina metálica, ella puede ser atraída fuertemente cuando establecemos la corriente y, con eso, tirar lejos una bolita de isopor.
MONTAJE

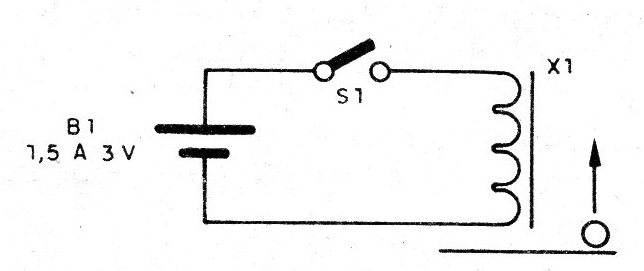

En la figura l tenemos el diagrama del aparato.

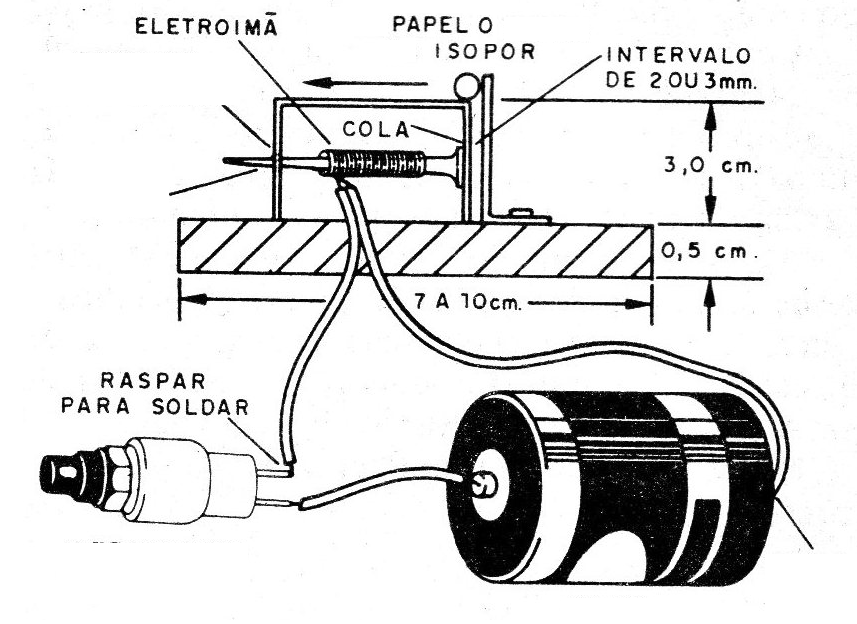

En la figura 2 tenemos el aspecto real del montaje.
En el clavo enrollamos de 200 a 500 vueltas de alambre esmaltado bien fino. El soporte para el imán se hace de cartón y la hoja es un pedazo de lata de conserva común cortado en tira y luego doblado en la forma indicada en el dibujo.
Observe la presencia de un pequeño intervalo, de 2 a 3mm, entre la lámina y la cabeza del clavo.
Este espacio es importante para que pueda haber su movimiento en el momento de la atracción.
Para la soldadura de los hilos esmaltados del electroimán (clavo) en la pila y en el interruptor sus puntas deben ser bien raspadas.
FUNCIONAMIENTO
Presionando el interruptor de presión, la cuchilla debe doblarse, golpeando la cabeza del clavo. Una bolita colocada en la posición indicada debe ser tirada lejos.
Si no hay fuerza en el movimiento o la lámina no se atrae lo suficiente, aproxímela más del clavo, o vuelva a enrollar la bobina en el clavo con más vueltas de hilo.
Si aún no hay atracción, asegúrese de que el cable esmaltado está bien raspado en el punto de soldadura.
Nota.: no deje el interruptor presionado más de unos segundos, ya que puede haber calentamiento del electroimán y desgaste rápido de la (s) pila (s).
LISTA DE MATERIAL
X1 - electroimán en clavo - ver el texto
B1 - 1,5 a 6V - 1 a 4 pilas grandes
S1 - interruptor de presión o simple
Varios: base de madera, clavo, alambre esmaltado, cartón, IATA, etc.
