Este circuito se puede incrustar en robots y otros automatismos para indicar su funcionamiento.
Lo importante de este proyecto es que su consumo de energía es del orden de 0,001 vatios, lo que significa que puede permanecer permanentemente conectado sin que ello signifique ningún aumento sensible en su cuenta de energía.
Se trata, por lo tanto, de la configuración ideal de señalización para un circuito que deba permanecer permanentemente conectado.
Lo que tenemos es un oscilador de relajación donde el capacitor C1 se carga vía R1 hasta alcanzar la tensión de disparo de la lámpara neón, algo alrededor de 80 voltios.
Cuando esto ocurre, la lámpara produce un "flash" y el condensador descarga parcialmente.
Cuando la lámpara apaga tenemos un nuevo ciclo de carga y luego el disparo.
El capacitor C1, junto con R1, determina la frecuencia de funcionamiento del circuito.
Si tiene que cambiar la frecuencia del circuito de intercambio C1 y no R1.
En la figura 1 tenemos el diagrama completo del parpadeante.

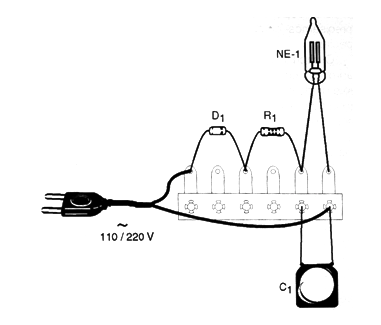

En la figura 2 tenemos la disposición de los componentes en un puente de terminales.
La lámpara de neón puede ser de cualquier tipo con la apariencia indicada en la figura.
Los resistores son de 1/8 W o mayores.
Para la red de 110 V el diodo debe ser el 1N4004 y para la red de 220 V o 1N4007.
Todo el conjunto puede ser embutido en robots, brazos mecánicos, interruptores de pared, y otros lugares en que se desee una señalización permanente de presencia de tensión o funcionamiento.
LISTA DE MATERIAL
NE-1 - lámpara de neón común
D1 - 1N4004 o 1N4007 - diodo de silicio
R1 - 4,7 M ohms - amarillo, violeta, verde
C1 - 100 nF / 100 V - condensador de poliéster
Varios:
Puente de terminales, cable de alimentación, hilos, soldadura, etc.
