Es una experiencia hecha con elementos de fácil obtención y que sirve para mostrar de qué modo una corriente eléctrica circulando por una bobina crea un fuerte campo magnético.
Se trata de una experiencia variante del montaje del electroimán con un clavo, que mostramos en otro artículo de la serie. Lo que hacemos es balancear un péndulo con una tuerca o arandela de metal en la punta hasta el momento en que apretamos un interruptor.
En este momento pasa una corriente por un electroimán magnetizando. La atracción resultante de la arandela o de la cerda paraliza inmediatamente el movimiento del péndulo.
Lo que explicar:
El alumno debe explicar que el paso de una corriente eléctrica por la bobina del clavo crea un fuerte campo magnético que magnetiza el clavo. Con la magnetización, el clavo atrae la arandela que entonces deja de oscilar.
Muestre por un cartel el modo por el cual el campo magnético se forma alrededor del clavo y explique que se mantiene solamente mientras el interruptor está presionado.
Entonces balancee el péndulo y explique que él paralizará su movimiento cuando usted presiona el interruptor. No lo deje presionado durante mucho tiempo para no agotar las pilas o quemar la bobina.
Dale un ligero apretón en el interruptor lo suficiente para paralizar el movimiento del péndulo.
Montaje

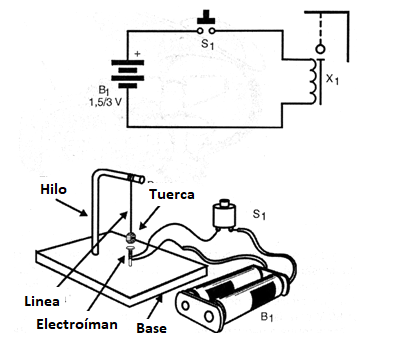

El diagrama del aparato utilizado en esta experiencia se muestra en la figura 1.
El pequeño imán no es más que un clavo donde hayamos enrollado de 100 a 200 vueltas de alambre esmaltado fino.
El cable esmaltado fino puede ser retirado de cualquier transformador, timbre o motor que utilice este tipo de hilo. Tenga cuidado de no utilizar hilos de aparatos quemados, lo que puede ser identificado por el color negro y fuerte olor.
Utilice hilos de aparatos que hayan sido abandonados por el hecho de abrir o tener otro problema diferente de la quema. Rasca las puntas del hilo esmaltado en el punto en que debe ser conectado.
La arandela o tuerca se atasca en el extremo de una pequeña línea colgada en un vástago de hilo rígido grueso o alambre.
Lista de material
B1 - 2 pilas pequeñas o medianas
S1 - Interruptor de presión tipo botón de timbre
X1 - Electroimán - ver el texto
Varios:
Soporte de pilas, hilos, base de madera, alambre esmaltado, clavo, arandela, línea, etc.
