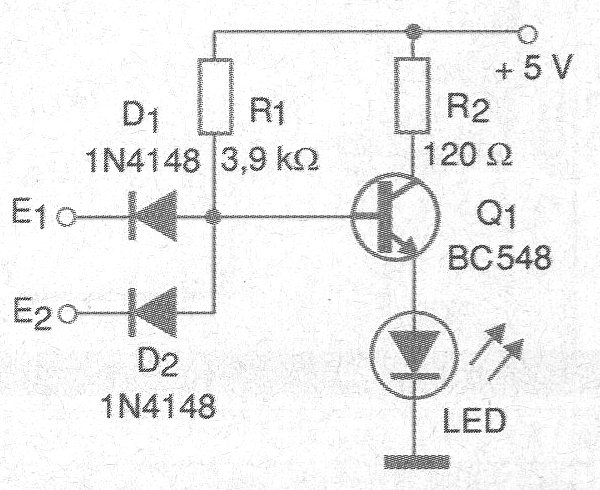

El circuito simple mostrado en la figura 1 puede ser una excelente solución para un sistema de alarma acústica para máquinas, apertura de puertas, violación de espacio, presencia de objetos en una línea que debe permanecer libre, etc.
El circuito tiene bajo consumo en la condición de espera lo que posibilita su alimentación a partir de pilas o batería y, además, utiliza componentes discretos de fácil obtención.
El circuito acciona un LED cuando las dos entradas van al nivel alto.
Los sensores conectados a las entradas pueden ser del tipo reed-switch y para la protección de más de un punto, varios de ellos pueden ser conectados en serie.
Los dos sensores se deben abrir para que la alarma dispare encendiendo el LED.

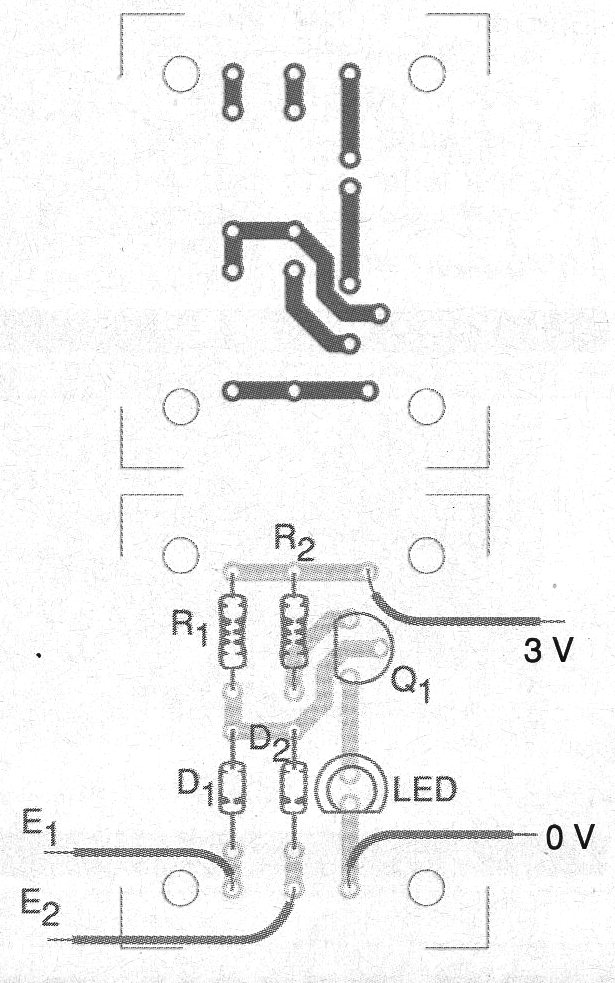

En la figura 2 tenemos la placa de circuito impreso para implementación de esta pequeña alarma sonora de uso general.
Lista de material
Q1 - BC548 - transistores NPN de uso general
D1, D2- 1N4148 o equivalente
LED - LED rojo común
R1 - 3k9 k ohms x 1/8 W - resistor
R2 - 120 ohms x 1/8 W - resistor
Varios:
Placa de circuito impreso, fuente de alimentación, hilos, soldadura, etc.
