En esta experiencia muy simple con LDR, mostramos cómo este componente puede controlar un LED en una alarma experimental de paso o control de brillo.
En el circuito presentado, un LDR se conecta en paralelo con un LED para desviar su corriente.
Así, cuando el LDR está en la oscuridad y, por lo tanto, con máxima resistencia, toda la corriente pasa por el LED que se enciende con el brillo máximo.
Cuando iluminamos el LDR, su resistencia disminuye y la corriente puede pasar a través de él, siendo desviada del LED.
Dependiendo del grado de iluminación, la corriente que pase por el LED puede ser insuficiente para encenderse y apagada.
Podemos utilizar el circuito para demostrar el principio de funcionamiento de una alarma de paso.

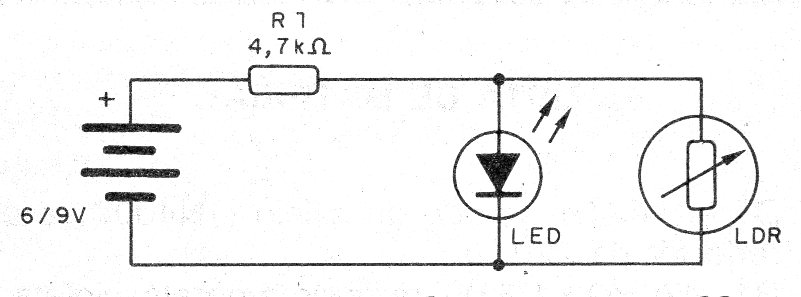

En la figura 1 tenemos el circuito completo del control.

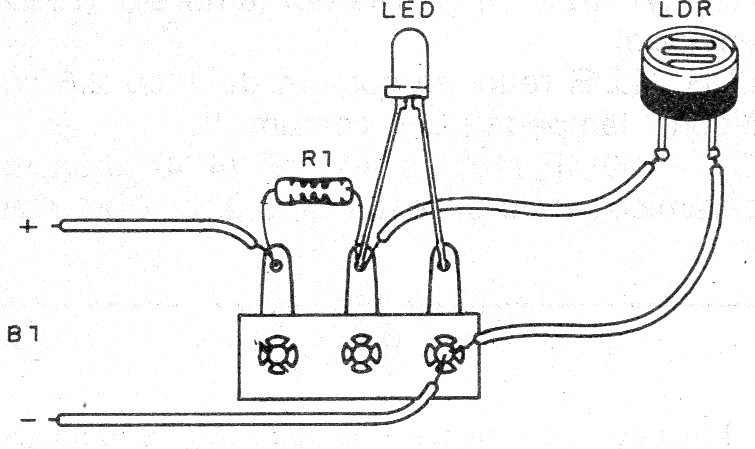

En la figura 2 se muestra cómo implementar el montaje en un puente de terminales, aunque también se puede realizar en una matriz de contactos.
La alimentación se puede realizar con 4 pilas pequeñas o una fuente de 6 a 12 V.
Cualquier LDR común puede ser utilizado y el LED puede ser de cualquier tamaño o color, pudiendo sólo ser necesario cambiar R1 para mejor desempeño.
Lista de material
LDR - LDR redondo común
LED - LED común
R1 - 4k7 ohms x 1/8 W - resistor - amarillo, violeta, rojo
B1 - 6 a 12 V - pilas o fuente
Varios:
Puente de terminales, soporte de pilas, hilos, soldadura, etc.
