Es un probador de continuidad, que sirve para probar componentes y circuitos, construido totalmente con material de chatarra.
Cuando las puntas de prueba se recostan en los terminales de los componentes sospechosos, si hay continuidad, tenemos el movimiento de la aguja hecha con un pedazo de lata. Si no hay continuidad, la aguja no se mueve.
Si la resistencia del componente es baja, el movimiento es mayor que en el caso de una alta resistencia.
Todo es improvisado en este montaje, desde el indicador de corriente hasta las puntas de prueba.
El principio de operación es el campo magnético creado por la bobina enrollada en una caja de fósforos que actúa sobre la pequeña aguja de metal ferroso.
La alimentación del circuito se puede realizar con una o dos pilas pequeñas y sólo hay consumo de corriente en las pruebas o cuando una punta de prueba se apoya en la otra.
Montaje

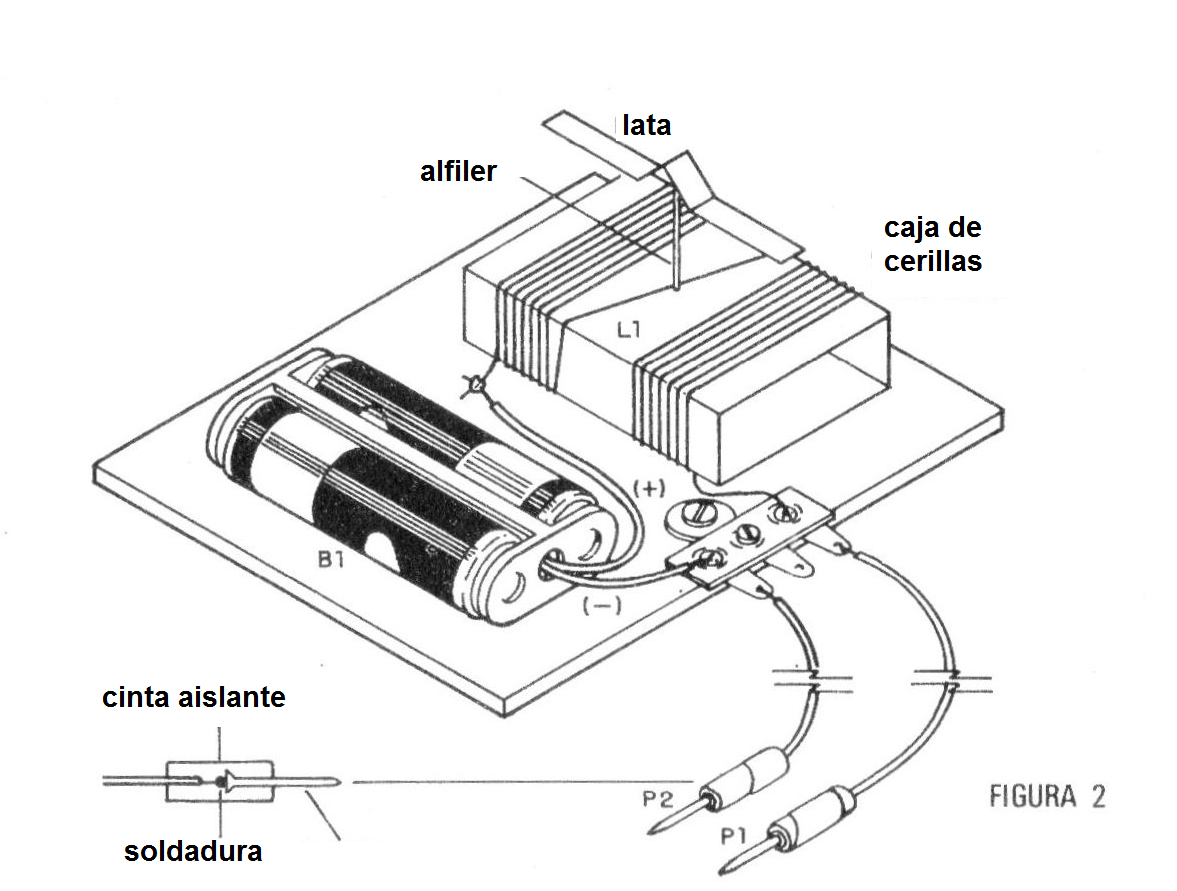

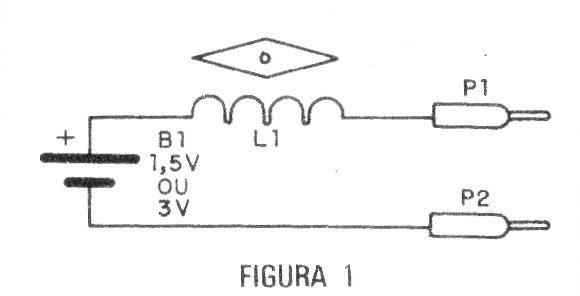

En la figura 1 tenemos el diagrama de este probador y en la figura 2 tenemos el montaje que tiene como base una tabla de aproximadamente 10 x 12 cm.
El indicador se hace enrollando en una caja de fósforos dos bobinas de al menos 50 vueltas de hilo cada una. Al enrollar, se debe observar que una bobina es continuación de la otra, o sea, los devanados tienen el mismo sentido.
Podemos usar un soporte para dos pilas, pero si se emplea sólo una pila, los hilos pueden ser soldados directamente en sus polos.
Los puntos de conexión (soldadura) de la bobina deben ser raspados para que la soldadura "tome".
Las puntas de prueba se hacen con dos clavos que luego se aislan con cinta aislante común. El cable de conexión de las puntas de prueba debe tener al menos 50 cm de longitud para facilitar el uso del sistema.
La aguja se hace cortando una tira de lata de 7 cm de largo por 0,5 cm de ancho y haciendo un pliegue para apoyar en el alfil que atraviesa la caja de fósforos.
Este "puntero" debe estar perfectamente equilibrado en el alfil de modo que pueda moverse.
uso
Encogando una punta de prueba en la otra, la aguja debe moverse indicando "continuidad".
Para usar es sólo colocar las puntas de prueba en los terminales del componente.
Los componentes como lámparas, hilos, resistores, interruptores y diodos rectificadores pueden ser probados.
No pruebe semiconductores delicados como diodos de señal, integrados y transistores, ya que la corriente puede quemarlos.
Este aparato demuestra también el efecto magnético de la corriente eléctrica.
Lista de material
L1 - Bobina indicadora - ver texto
B1 - 1,5 ó 3 V - 1 o 2 pilas pequeñas
P1, P2 - puntas de prueba (ver texto)
Varios: base de montaje, caja de fósforo, pedazo de lata, alfiler, alambre esmaltado fino (28 a 34), hilos, soldadura, etc.
