Este circuito se puede utilizar como alarma para indicar que una cámara oscura recibe luz o aún como despertador, conectando algo con la salida del sol, por ejemplo, una radio. También se puede utilizar como una especie de control remoto, conectando o apagando algún aparato bajo el mando de una linterna.

   Cuando el LDR utilizado como sensor recibe luz, el relé cierra sus contactos, y así permanece hasta que la luz deje de incidir en el sensor.

   El potenciómetro P1 sirve para ajustar la sensibilidad que es muy grande. Montando el LDR en un tubo de cartón opaco y dirigiéndolo a un lugar oscuro.

   Incluso la luz de un simple encendedor o fósforo puede activar el relé a muchos metros de distancia.

   En la figura 1 tenemos el diagrama completo del aparato y también el montaje en un puente de terminales.

   Para operar el aparato, conecte la carga controlada entre los terminales B y C. Ligue S1 y ajuste P1 hasta que el relé se desarme, cuando el LDR esté cubierto (en la oscuridad).

   Descubriendo el LDR el relé debe activar sus contactos.

   Si desea alimentar el circuito con 12 V, basta con cambiar el relé por uno de 12 V.

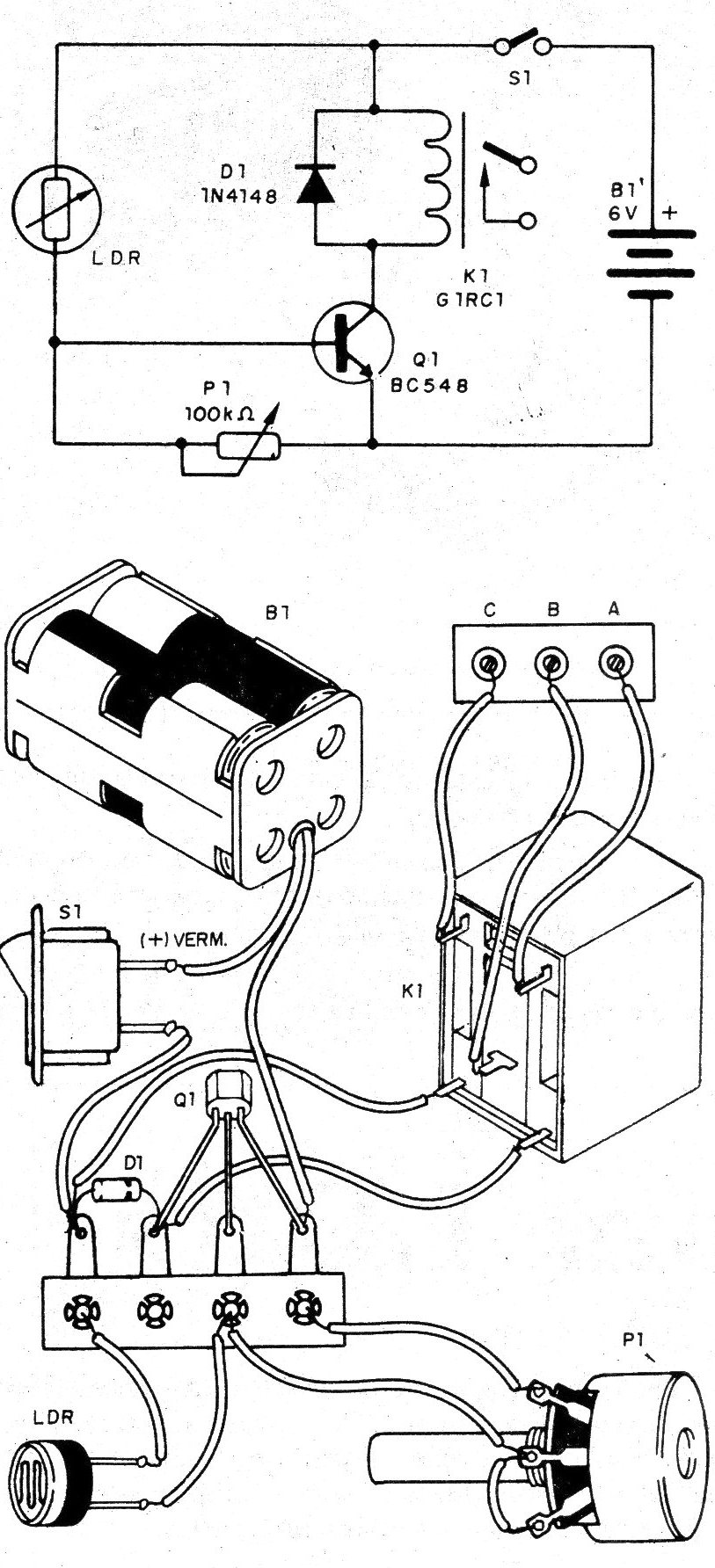

Figura 1 - Diagrama y montaje
Figura 1 - Diagrama y montaje | Clique na imagem para ampliar |







Lista de material



Q1 - BC548 o equivalente - transistor NPN de uso general A

D1 - diodo de silicio - 1N4148 o equivalente

K1 - Relé de 6 V sensible

LDR - LDR redondo de 1 ó 2,5 cm

P1 - 100 k ohms - trimpot o pote

S1 - interruptor simple

B1 - 4 pilas - 6 volts

Varios: soporte de. pilas, puente de terminales, puente de tornillos para conexión del relé, botón para el potenciómetro, caja para montaje, hilos, soldadura.
