La prueba de componentes se puede hacer con facilidad con un instrumento denominado probador de continuidad. Este instrumento verifica si un componente deja o no pasar una corriente eléctrica, posibilitando así una evaluación de su estado.

Por supuesto, usted necesita saber si el buen componente debe o no dejar pasar la corriente. Así, un resistor deja pasar la corriente en una proporción inversa a su valor mientras que una bobina o un transformador deben presentar continuidad en sus devanados, dejando pasar la corriente.

Por otro lado, un diodo debe dejar pasar la corriente en un sentido, pero no en el opuesto y un condensador debe presentar aislamiento, no dejando pasar la corriente.

El probador que presentamos tiene una gran sensibilidad, haciendo encender el LED con resistencias menores que 100 000 ohmios. En la figura 1 tenemos el circuito de este probador que puede usar cualquier transistor de uso general.

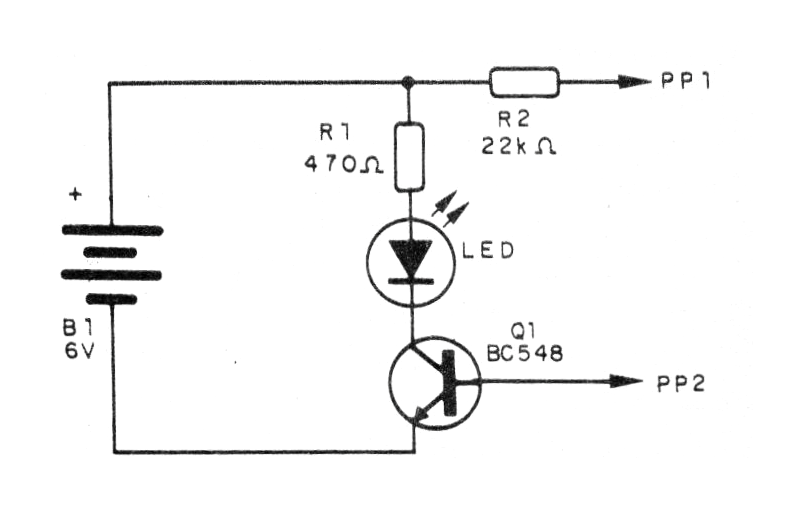

Figura 1 - Diagrama del probador de continuidad
Figura 1 - Diagrama del probador de continuidad | Clique na imagem para ampliar |





El montaje de los componentes basados ​​en un pequeño puente de terminales se muestra en la figura 2.

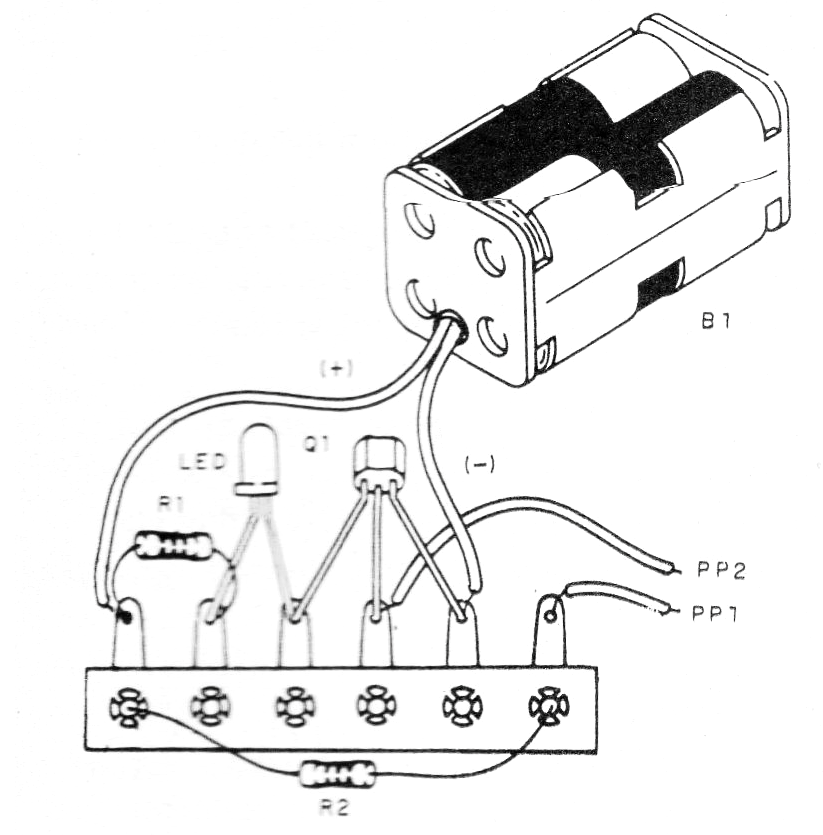

Figura 2 - Montaje en un puente de terminales
Figura 2 - Montaje en un puente de terminales | Clique na imagem para ampliar |





Encendiendo una punta de prueba en la otra el LED debe encenderse, indicando el paso de la cadena.





Lista de material



Q1 - BC548 - transistores NPN de uso general

LED - LED rojo común o de otro color

B1 - 6 V - 4 pilas pequeñas

R1 - 470 ohmios x 1/8 W - resistor - amarillo, violeta, marrón

R2 - 22 k ohmios x 1/8 W - resistor - rojo, rojo, naranja

Varios: soporte de pilas, puente determinados, puntas de prueba, hilos, soldadura, etc.
