Con este aparato usted puede investigar fuentes de luz moduladas o hasta usar una luz fluorescente modulada electrónicamente como telégrafo óptico. Al señalar a fuentes de luz distantes, usted podrá descubrir algún tipo de modulación y eventualmente el transporte de mensajes. En fin, se trata de un aparato que traduce variaciones rápidas de brillo de una fuente luminosa en sonidos.
Las teorías modernas suponen que civilizaciones distantes estarían modulando fuentes poderosas de LASET e incluso la luz de estrellas para transmitir mensajes.
Si desea, puede experimentar el sensor de este aparato al cielo y, eventualmente, descubrir una de esas fuentes, tratando de descifrar sus mensajes.

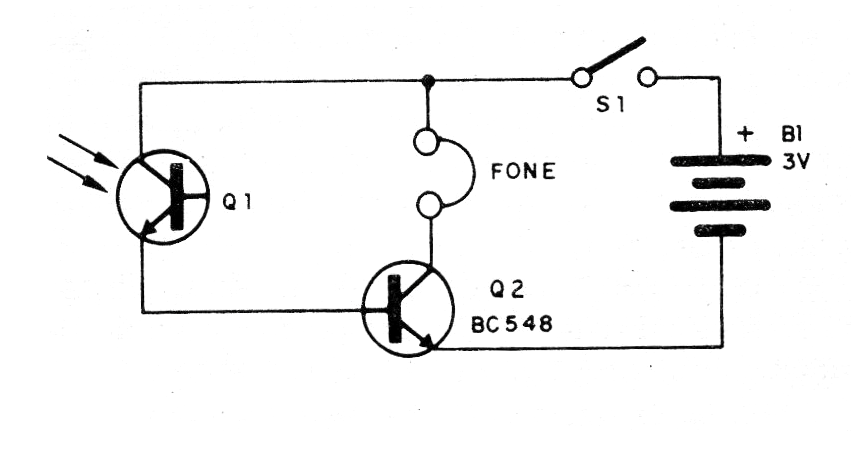

En la figura 1 tenemos el diagrama completo del investigador, que también pueden ser utilizados en experimentos de óptica en el laboratorio de física de la escuela.

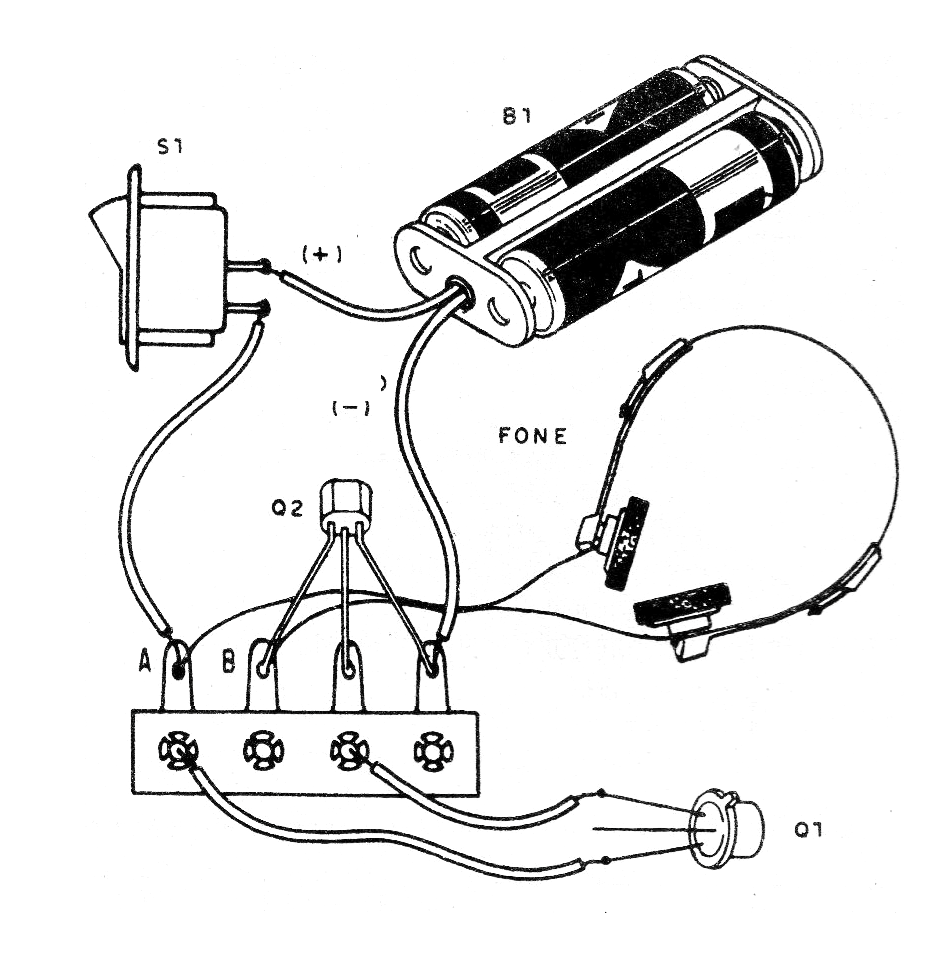

La disposición de los componentes en un puente de terminales se muestra en la figura 2. El transistor Q2, en realidad, puede ser cualquier NPN de uso general y con la inversión de la polaridad de la batería y del foto-transistor también se pueden utilizar tipos PNP.

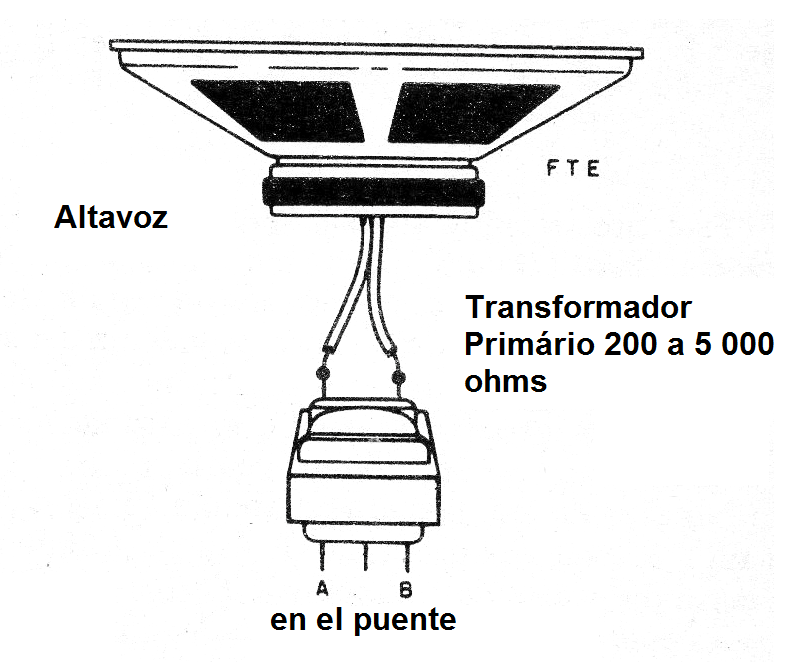

El auricular debe ser magnético de ata impedancia o bien un pequeño altavoz común transformador de salida, conectado como se muestra en la figura 3.
La alimentación del aparato se realiza por dos pilas pequeñas y el foto-transistor puede ser de cualquier tipo. Para obtener mayor directividad para su aparato, monte el foto-transistor un tubo y coloque una lente en la parte delantera.
Otra posibilidad consiste en montar el foto-transistores junto al ocular de un telescopio, o incluso una luneta para una investigación espacial de fuentes moduladas.
Lista y Material
Q1- Fototransistor de cualquier tipo
Q2- BC548 o equivalente - transistores NPN de uso general
S1 - Interruptor simple
B1- 3 V - dos pilas pequeñas
Fono - auriculares de alta impedancia
Varios: soporte de pilas, puente de terminales, hilos, soldadura, etc.
