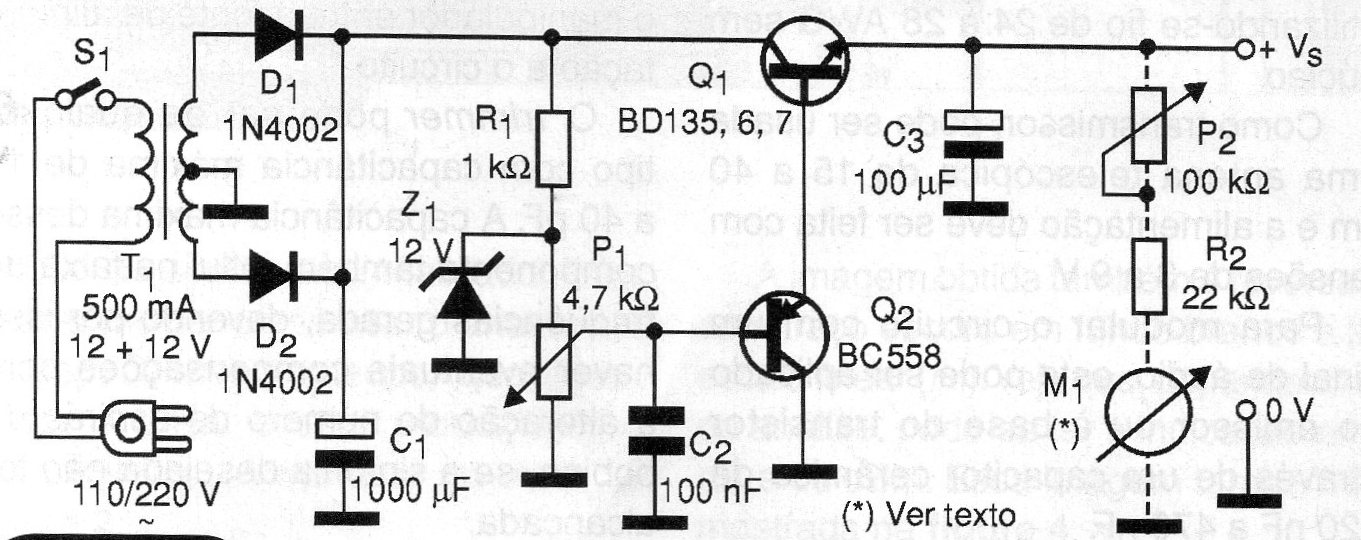

Una pequeña fuente de alimentación que presenta en la Figura 1 es ideal para los experimentos de bancada que no requieren más de 500 mA de corriente y los voltajes en el rango de 0 a 12 V.

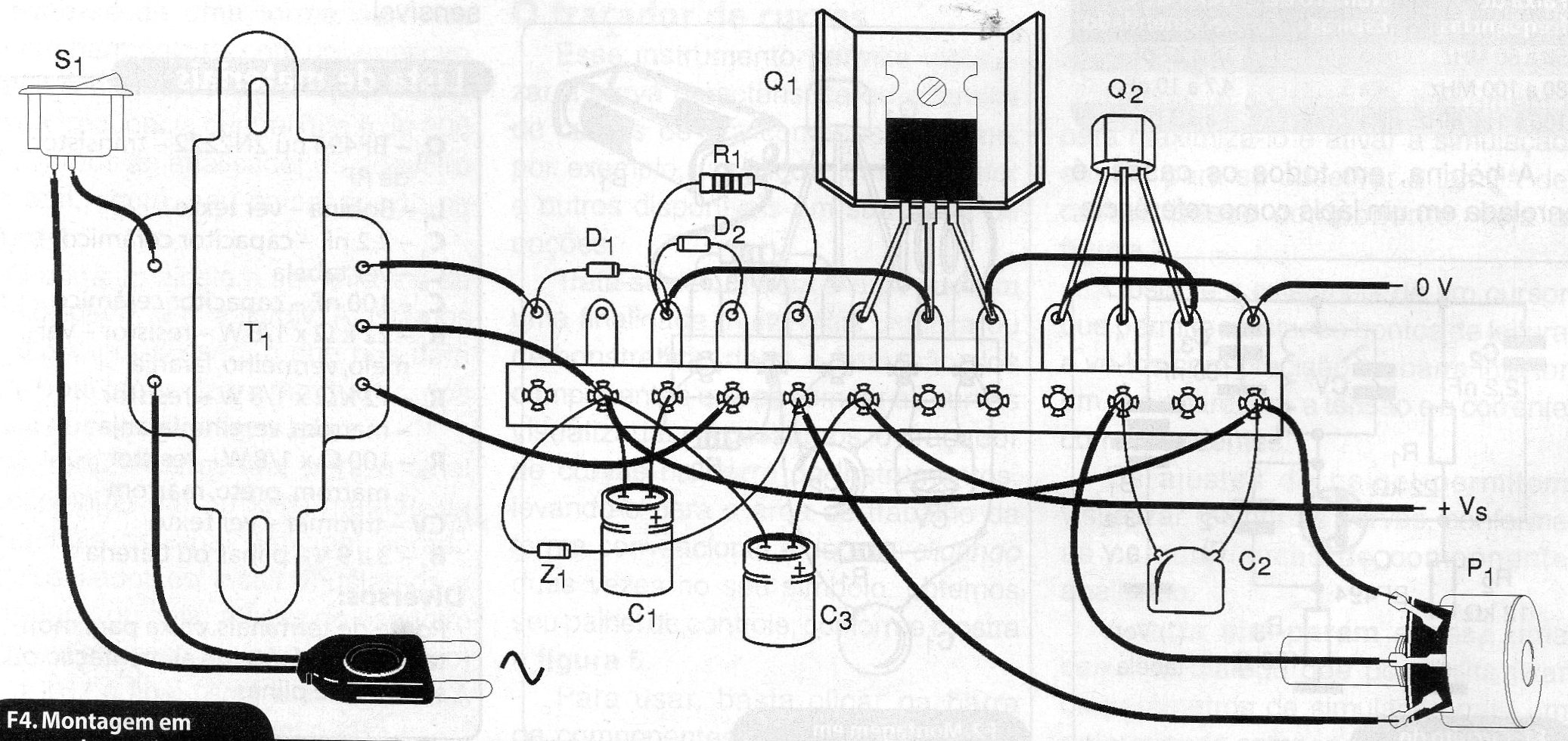

El circuito utiliza un diodo zener para la tensión de referencia máxima para el transistor de media potencia para controlar la corriente principal. Como se utilizan componentes discretos comunes, su montaje se puede realizar con base en una puente de terminales, como se muestra en la Figura 2.
E l transformador tiene devanado primario de acuerdo con la red de energía y secundaria 12 V + 12 V con una corriente de 300 a 500 mA. Esta corriente determinará la fuente de salida máxima.
El transistor debe estar provisto de un radiador de calor. Para indicar la tensión de salida del multímetro se puede utilizar o bien un voltímetro hecho con un miliamperímetro 0-200 uA un circuito opcional tal como se indica en la figura 2.
Como esta fuente no tiene su salida protegida al conectar una carga y se observó que la tensión cae demasiado, lo que indica un exceso de corriente, debe ser desactivado. Este tipo de carga no es compatible con la fuente.
El filtrado de la fuente es bueno, lo que permite circuitos de potencia de audio, tales como radios, amplificadores y transmisores de baja potencia.
Lista de los materiales
Q1 - BD135, BD137 BD139 - Transistor NPN de media potencia
Q2 - BC558 o equivalente - transistor PNP para uso general
D1, D2 - 1N4002 o equivalente - diodo de silicio
Z1 - 13 V x 400 mW - diodo zener
T1 – transformador con primario de acuerdo con la red local y secundaria de 12 V 300 - 500 mA.
S1 - Interruptor
C1 - 1000 uF x 25 V - capacitor electrolítico
C2 - 100 nF - capacitor cerámico o poliéster
C3 - 100 uF x 16 V - capacitor electrolítico
R1 - 1k ohms x 1/8 W - Resistor - marrón, negro, rojo
R2 – 22 k x 1/8 W - Resistor - rojo, rojo, naranja (ver texto)
P1 - 4K7 - potenciómetro común
P2 – 100 k - potenciómetro (ver texto)
M1 - 100 uA - opcional
Varios:
Cable de alimentación, puente terminal, radiador de calor para el transistor, cables, soldadura, etc.
