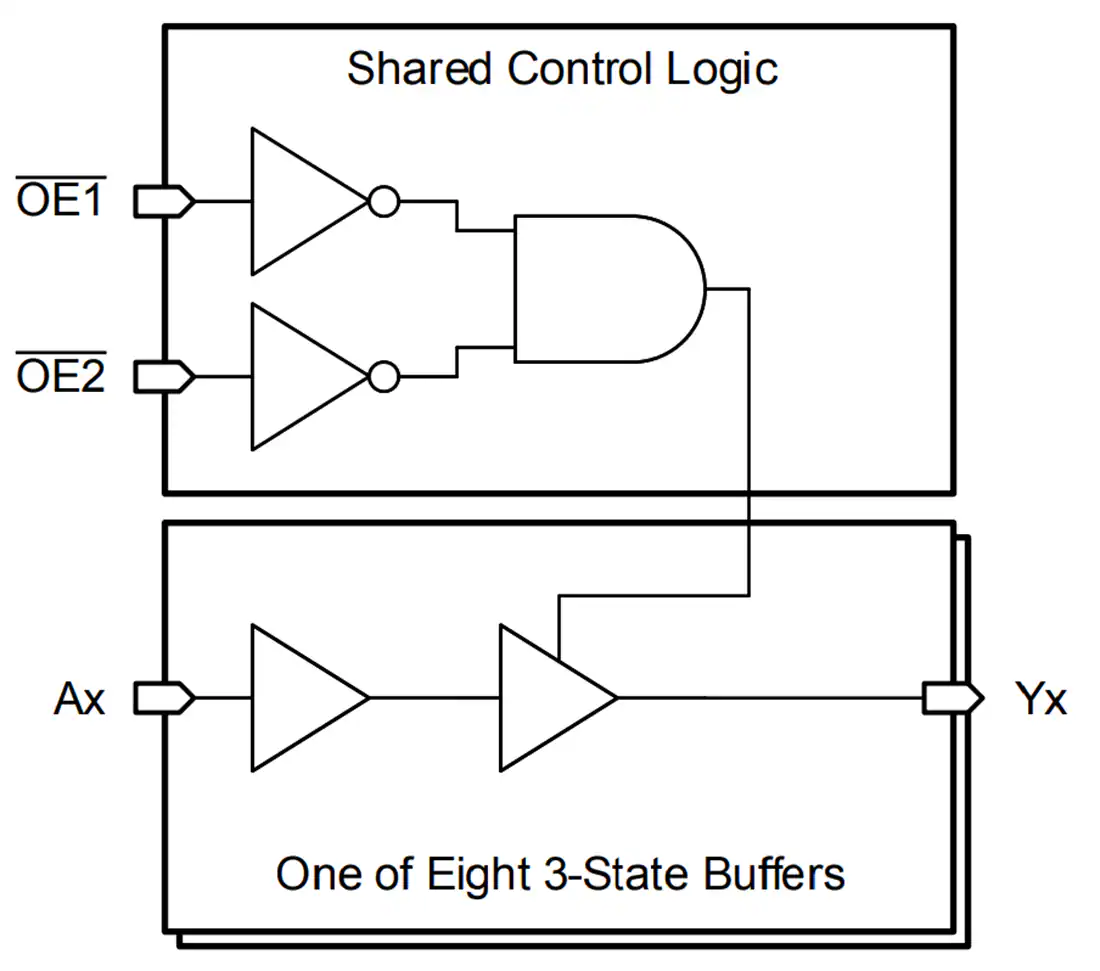

Los controladores/buffers de línea octal SN74LV8T541-EP de Texas Instruments contienen ocho buffers con salidas de 3 estados. Los pines de habilitación de salida baja activa (OE1 y OE2) están configurados de modo que ambos deben estar bajos para que las salidas se activen y controlen los ocho canales. Cuando las salidas están habilitadas, se controlan activamente en nivel bajo o alto. Cuando las salidas están deshabilitadas, se establecen en el estado de alta impedancia. El nivel de salida admite niveles CMOS de 1,8 V, 2,5 V, 3,3 V y 5 V y hace referencia a la tensión de alimentación (VCC). La entrada está diseñada con un circuito de umbral inferior para soportar la conversión ascendente de entradas CMOS de baja tensión (por ejemplo, entrada de 1,8 V a salida de 3,3 V o entrada de 1,2 V a salida de 1,8 V). Además, los pines de entrada tolerantes a 5 V permiten la conversión descendente (por ejemplo, salida de 3,3 V a 2,5 V). Los dispositivos SN74LV8T541-EP de Texas Instruments cuentan con cables de unión de oro, un rango de temperatura de –55 a +105 °C y un acabado SnPb.
