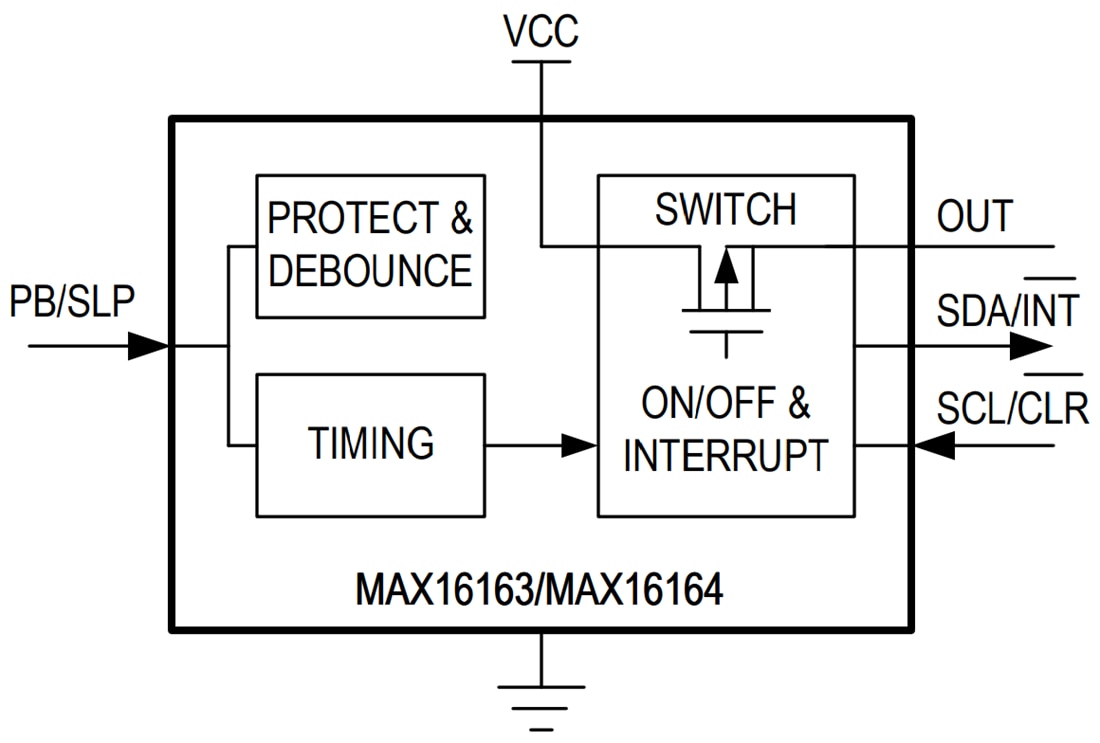

Los controladores Maxim Integrated MAX16163/MAX16164 Nanopower son controladores de encendido / apagado con tiempo de suspensión programable. Los dispositivos integran un interruptor de encendido / apagado para bloquear una salida, que proporciona una corriente de carga de hasta 200 mA. El MAX16163 / MAX16164 usa una resistencia externa para programar el tiempo de suspensión o programar el tiempo de suspensión a través de un bus I2C. Cuando el dispositivo está encendido, verifica la conexión en el pin PB / SLP; si la resistencia entre el pin PB / SLP y tierra es superior a 5,5 MΩ, el dispositivo se configura como I2C programable. De lo contrario, el dispositivo se configura como una resistencia programable. Cuando se enciende el MAX16163, mide la resistencia del pin PB / SLP a tierra y ajusta el tiempo de retención correctamente. Luego active la salida OUT. Cuando el dispositivo aguas abajo (por ejemplo, un µC) termina su tarea, afirma un flanco descendente en el pin CLRB; el MAX16163 luego desactiva OUT y se inicia el temporizador de apagado. Cuando expira el temporizador de apagado, el MAX16163 se activa nuevamente.
