El componente que destacamos en este artículo es el sensor de Hall automotriz DRV5056-Q1 de Texas Instruments, disponible en Mouser Electronics. En este artículo, basado en la hoja de datos del componente, destacamos sus características y uso.

Enlace a la hoja de datos: https://www.ti.com/lit/ds/symlink/drv5056-q1.pdf?HQS=dis-mous-null-mousermode-dsf-pf-null-wwe&DCM=yes&ref_url=https%3A%2F%2Fwww.mouser.com%2F&distId=26

https://br.mouser.com/new/texas-instruments/ti-drv5056-sensors/

En la figura 1 tenemos un diagrama simplificado del uso de este componente, notando que solo necesita 3 líneas de conexión al controlador.



Figura 1 - Aplicación típica
Figura 1 - Aplicación típica



El componente se puede obtener en dos tipos de carcasas, como se muestra en la figura 2.



Figura 2 - Las carcasas
Figura 2 - Las carcasas



Las funciones de los pinos, así como toda la información necesaria para un proyecto se pueden encontrar en detalle en la hoja de datos.

Pero, lo más destacado de este componente que puede ser importante para su proyecto es su característica de linealidad, que se muestra en la figura 3. El voltaje de salida es directamente proporcional a la fuerza del campo magnético.



Figura 3 - Respuesta magnética
Figura 3 - Respuesta magnética



El sensor DRV5056-Q1 se puede obtener en versiones con 4 sensibilidades magnéticas, como se muestra en la siguiente tabla.








Las principales aplicaciones indicadas por el fabricante, especialmente las automotrices, son:

- Pedales de embrague, freno y acelerador

- Detección de posición

- Sensor de toque y cambio de marchas

- Componentes de transmisión y tren motriz

- Detección de corriente

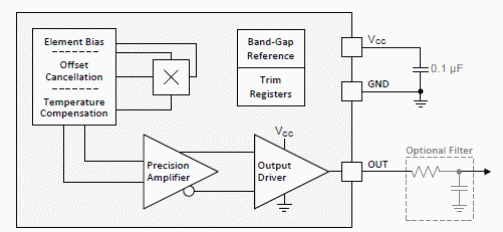

El diagrama de bloques de funciones se muestra en la figura 4.



Figura 4 - Diagrama de bloques funcional
Figura 4 - Diagrama de bloques funcional



La descripción detallada de la función de cada bloque se puede encontrar en la hoja de datos.

Una información importante para el diseño y el uso es la posición en la que tenemos la dirección de sensibilidad máxima dada. La Figura 5 muestra esta ubicación para ambos tipos de envolventes.



Figura 5 - Dirección de máxima sensibilidad
Figura 5 - Dirección de máxima sensibilidad

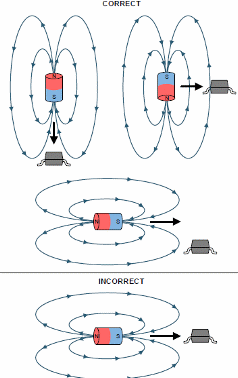

La hoja de datos de Texas Instruments muestra las ubicaciones correctas e incorrectas del sensor, como se muestra en la Figura 6.



Figura 6 - Posicionamiento
Figura 6 - Posicionamiento



Finalmente, en la ficha técnica de 32 páginas, el diseñador tendrá todos los elementos para utilizar correctamente este sensor.
