Cuando tocamos un componente en el interruptor del cuarto de estar, podemos obtener dos niveles de iluminación o de luz: luz máxima, para lectura u otras actividades que exigen una iluminación intensa y luz suave, para dormir, ver la televisión o reposar.
Es éste un montaje útil con apenas un componente electrónico, interesante para el lector ávido de proyectos inmediatos y de bajo costo, que puede tener una aplicación práctica.
El sistema básico es el siguiente: sustituir el interruptor de la pared de su cuarto (o habitación de los niños) por un interruptor doble (dos interruptores) y conectar un diodo del modo que se indica.

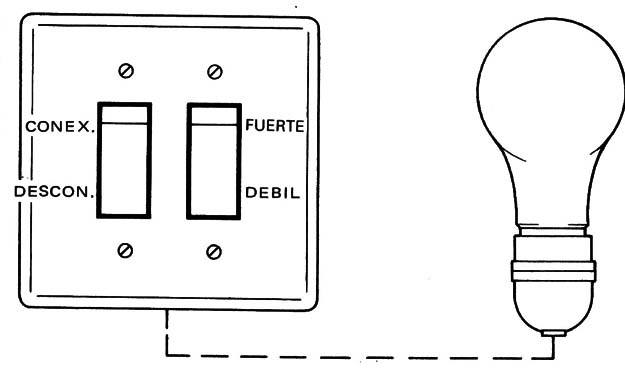

Con un interruptor se controla la lámpara normalmente, conectando y desconectando, en cuanto que con el otro interruptor se pasa a controlar los dos niveles de iluminación: luz suave y luz fuerte. Fig. 1.
¿Cuánto va a gastar el lector en todo esto? Si consigue aprovechar un diodo de un aparato Viejo y un interruptor doble, ciertamente, no va a gastar nada.
Funcionamiento

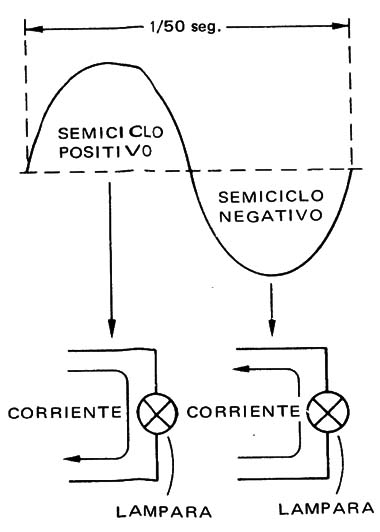

La tensión de alimentación de la red eléctrica es alterna o sinodal, es decir, invierte de sentido constantemente como se indica en la fig. 2.
En cada segundo, la corriente circula 50 veces en un sentido y 50 en otro. Esto, en una lámpara, no se puede percibir porque no da tiempo a que el filamento se enfríe, permaneciendo con brillo constante.
Los diodos semiconductores, entretanto, dejan pasar uno de los semiciclos de la corriente, o sea, conducen en un sentido y en otro no, nunca en los dos sentidos.

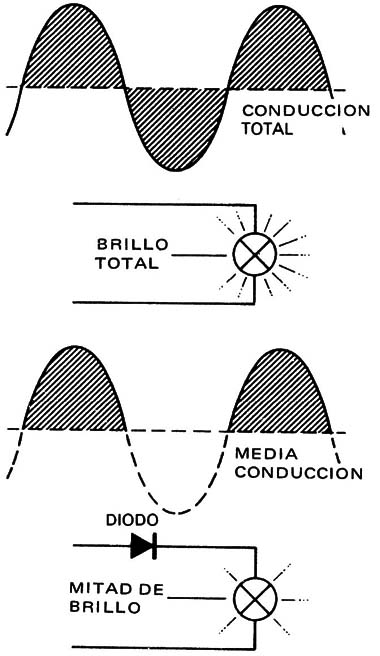

En consecuencia, si conectamos un diodo en serie con una lámpara, dejará pasar Ia mitad de los semiciclos a la misma, con lo cual se encenderá a su mitad de brillo. Fig.3.
Está claro que el diodo que se use debe de ser capaz de soportar el valor máximo dela tensión de red. Para una tensión de red de 220 V debe de soportar por lo menos 400 V. La corriente también debe de estar de acuerdo con la lámpara.
Con diodos de 1 A podemos controlar lámparas de hasta 200 W /220 V (multiplicamos la corriente por la tensión para hallar la potencia).
Diodos como el 1N4004, 1N4007 ó BY126, pueden soportar estas corrientes.
Montaje

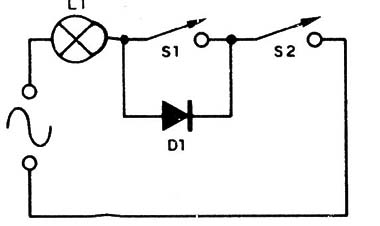

En la fig. 4 se indica el circuito eléctrico.

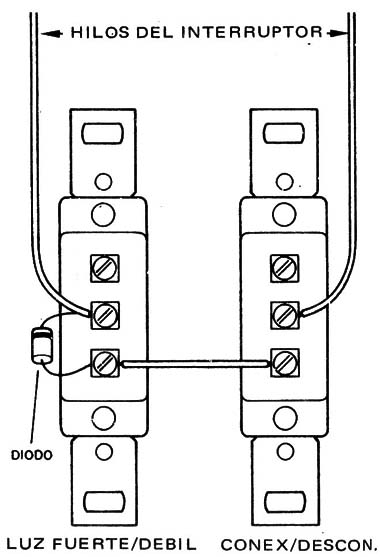

En la fig. 5 el aspecto real del montaje.
Como vemos en la figura anterior, el montaje es muy sencillo, conectándose el diodo directamente entre los terminales de uno de los interruptores, no siendo necesario observar su polaridad.
Utilización
Haga una serial en el interruptor que conecta y desconecta o controla la intensidad, para no confundirlo. Se puede hacer con letras autoadhesivas y a continuación ya puede hacer uso del mismo. Si el interruptor que controla Ia intensidad no funcionase, significaría que el diodo se encuentra abierto o en corto, lo cual debe de verificarse.
Material necesario
S1 y S2 Interruptores simples.
D1 Diodo 1N4004, 1N4007, BY127. Diodo de silício.
Material diverso
