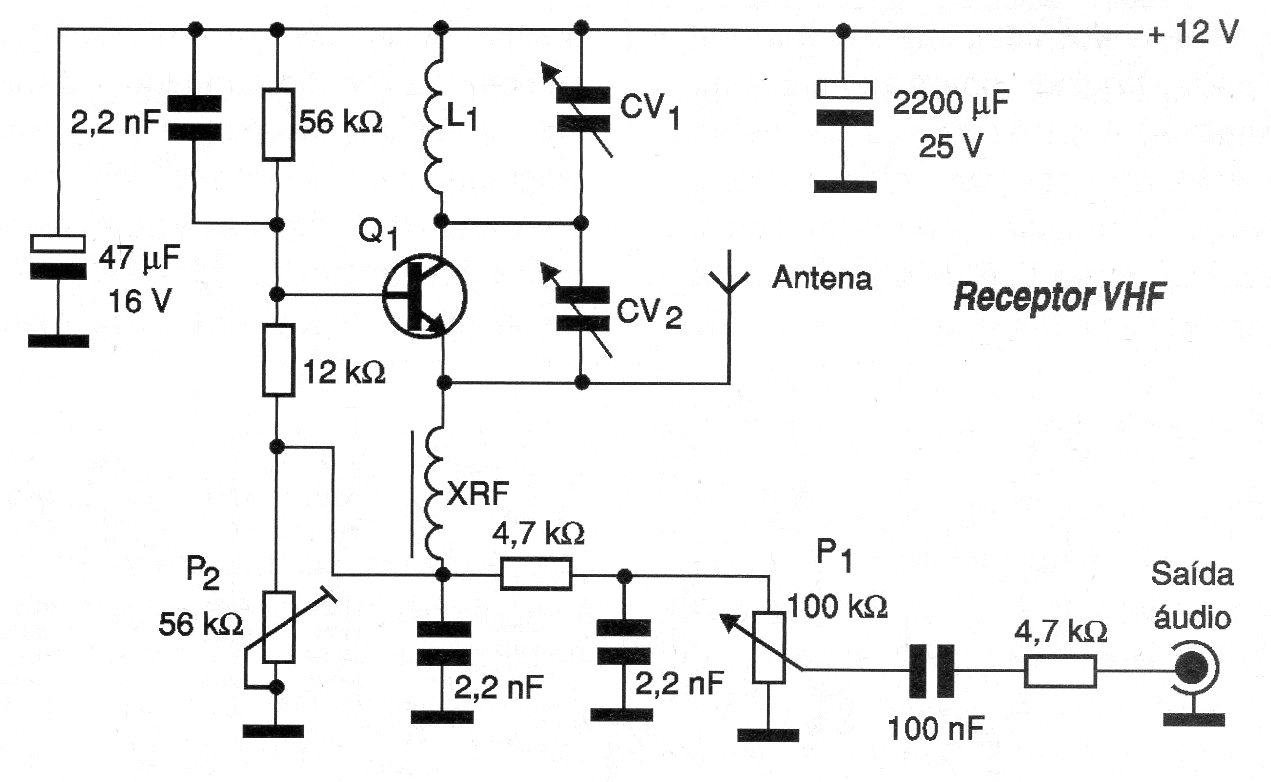

La salida de este circuito super-regenerativo debe conectarse a un amplificador de audio. La bobina puede tener de 2 a 5 espiras de hilo 24 o 26 en forma de 1 cm sin núcleo para captar estaciones en el rango de unos 60 a 130 MHz. El circuito puede ser alimentado por tensiones de 6 a 12 V y P1 ajusta la regeneración .
| Haga click en la imagen para ampliar |
