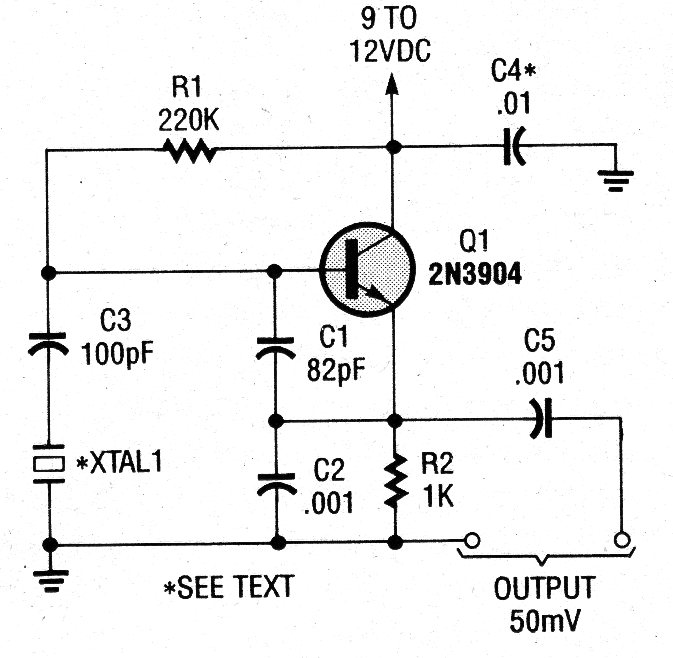

Esta configuración común de oscilador con cristal puede generar señales de 1 a 20 MHz, dependiendo del cristal utilizado. El transistor también puede ser el BC548. Encontramos este circuito en una documentación americana de los años 90.
