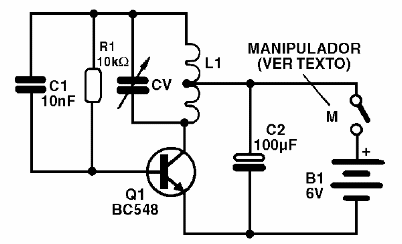

Este circuito puede generar señales de 100 kHz a 1 MHz dependiendo de la bobina L1. Para el rango de ondas medias debe tener de 80 a 100 espiras de hilo 28 o 30 en un bastón de ferrita con toma central. Para frecuencias más bajas, aumente el número de espiras. El circuito funciona como un transmisor de CM conectando el controlador en el punto indicado. El alcance como transmisor se puede aumentar conectando una antena al colector del transistor. CV es un capacitor variable obtenido de una radio transistorizada AM fuera de uso.
