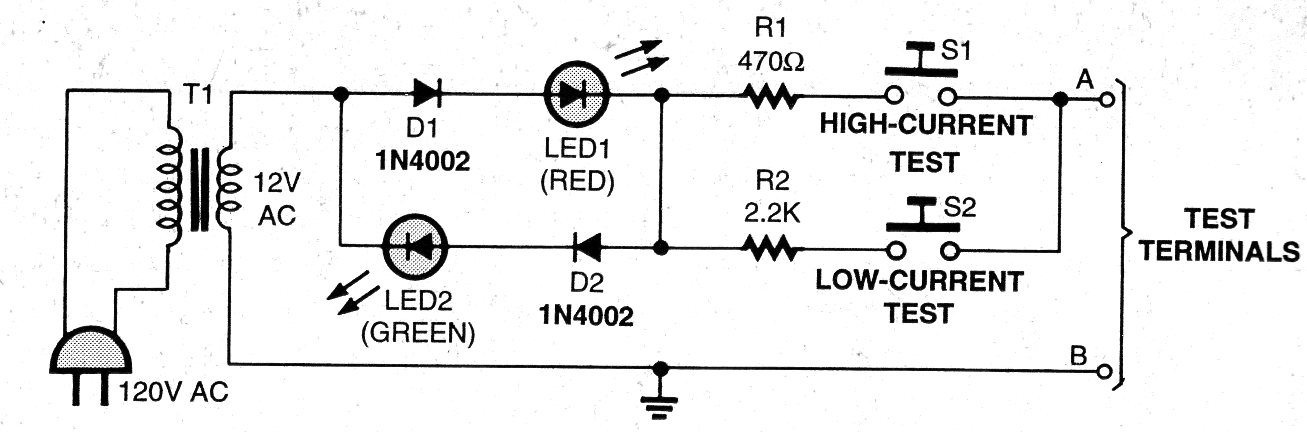

El circuito mostrado sirve para probar tanto diodos de señal (baja corriente), como rectificadores (alta corriente). El circuito es de una Poptronics del año 2000 y el transformador tiene devanado secundario de 100 a 300 mA.
| Haga click en la imagen para ampliar |
