El circuito presentado fue encontrado en una documentación de 1995. Este circuito es alimentado por una tensión de 6 a 12 V. El circuito utiliza LEDs bicolores. La velocidad del efecto puede ser cambiada si cambiamos R2 por un trimpot de 100 k.
Si el lector ha conseguido un viejo microamperímetro de algún aparato antiguo fuera de uso, puede...

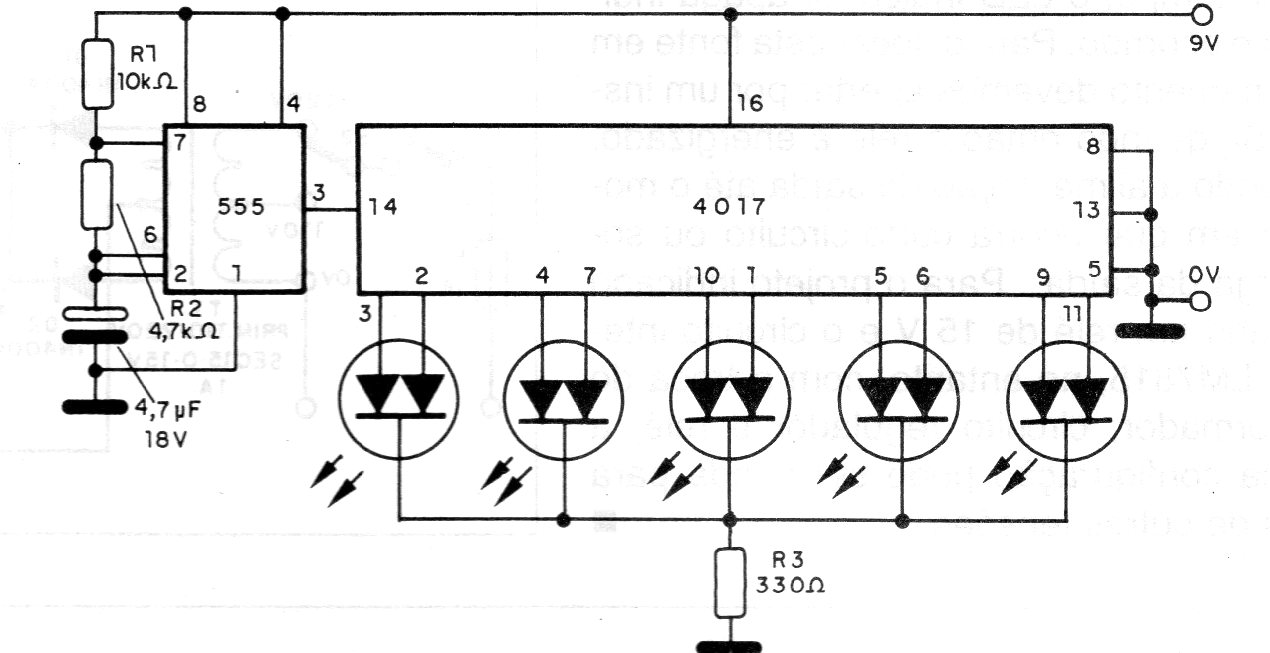

La finalidad del circuito mostrado en la figura 1 es generar trenes o salvas de pulsos...
Una aplicación inmediata para este circuito es en la señalización de puertas de garaje, haciendo...
