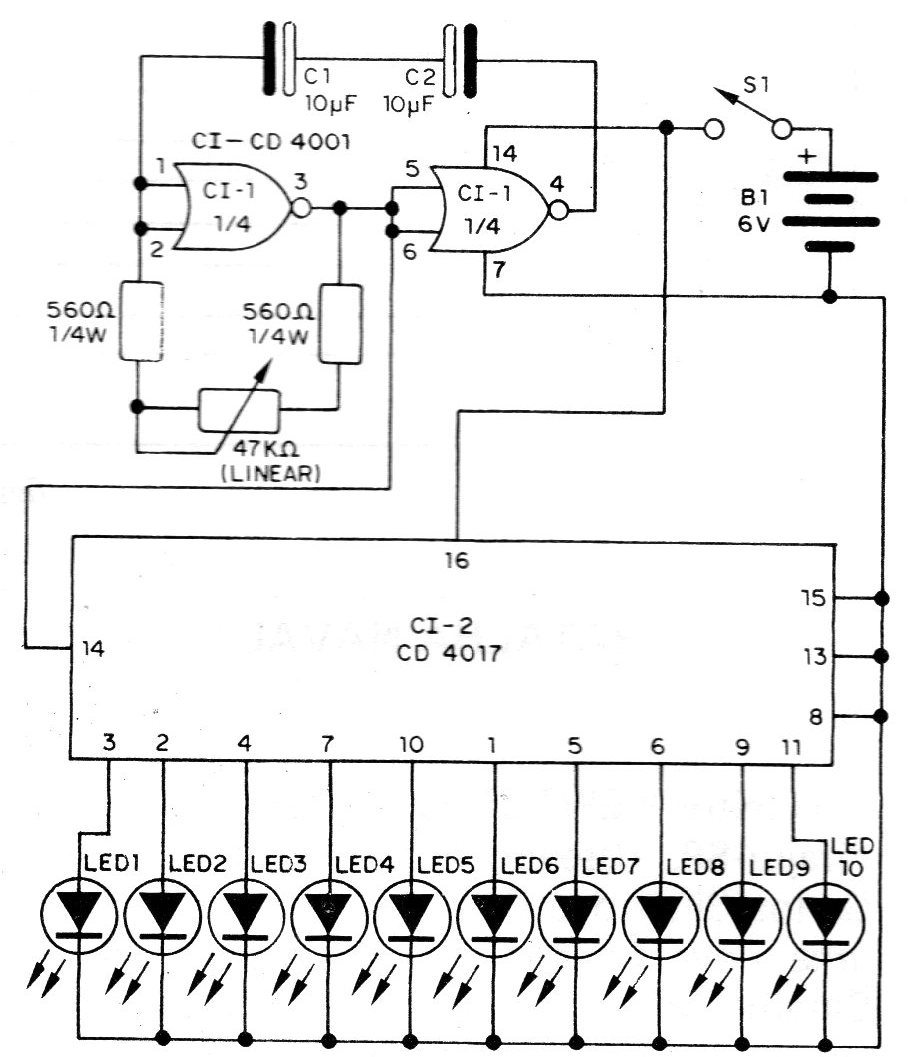

Para los admiradores de sistemas secuenciales aquí va más uno encontrado en una publicación de 1983. Se utilizan dos circuitos integrados CMOS, como muestra el circuito completo dado en la figura. El primero es aprovechado sólo por la mitad, ya que dos de sus cuatro puertos están conectados. Este circuito puede ser el CD4001 o el CD4011. El otro es el ya conocido 4017, que alimenta directamente un conjunto de 10 LED que se encender en secuencia. La velocidad de operación del sistema secuencial se puede ajustar en el potenciómetro de 47 k, pero el rango de acción depende del valor de C1 y C2. Estos dos electrolitos conectados en oposición forman un condensador despolarizado y, de hecho, sus valores pueden ser alterados en una curva La alimentación es proporcionada por una fuente de 6 V que puede ser formada por 4 pilas comunes. Los LEDs son rojos comunes de bajo costo, o de cualquier otro tipo si el lector desea invertir más. Es importante notar que no deben conectarse LEDs en paralelo en las salidas, ya que el integrado podría sufrir sobrecarga con ello. Como se utilizan dos integrados la mejor técnica de montaje para este sistema secuencial es la que hace uso de placa de circuito impreso.
