Cuando alguien que ingresa a una ubicación abre uno de los sensores conectados a la puerta SOR, el SCR se dispara y activa el relé. La carga del relé puede ser una sirena, una bocina u otro dispositivo de advertencia. Los sensores son cables muy delgados que se adhieren a puertas y ventanas y que se rompen cuando entra un intruso. Una característica muy importante de este circuito es que su consumo es prácticamente nulo cuando se encuentra en estado de reposo.

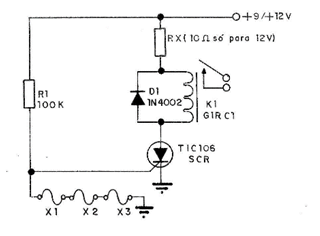

Con esto podemos utilizar pilas para su alimentación o incluso pilas ordinarias. El diagrama de esta alarma que utiliza un SOR se muestra en la figura.
El SCR no necesitará un radiador de calor, ya que el relé consume poca corriente. El número de sensores es ilimitado y podemos utilizar cables muy largos para su distribución por toda la casa. También se pueden utilizar sensores de láminas. Estos sensores tienen bombillas con aspas que permanecen juntas en presencia de un pequeño imán. Cuando se retira el imán, las cuchillas se separan, abriendo el circuito. Se utilizan de la misma forma que los sensores de hilo, con el imán adherido a la parte móvil de la puerta o ventana y la ampolla al marco.
Material:
SCR – TIC106 o equivalente – SCR común
D1 – 1N4002 – diodo de silicio
R1 – 100 k ohm – resistor
R2 - Opcional conforme la alimentación y el relé
K1 – Relé de 6 a 12 V conforme la alimentación
Diversos:
Placa de circuito impreso, fuente de alimentación, etc.
