Este circuito utiliza, además del transistor unijuntura, otro dispositivo semiconductor que estudiaremos más adelante, que es el SCR. Después de un intervalo de tiempo, que depende del capacitor en el emisor del transistor y del ajuste del potenciómetro, se produce un pulso que dispara el SCR.
Cuando se enciende, el SCR energiza el relé que luego alimenta la carga. Tenga en cuenta que incluso después de que desaparezca el pulso unijuntura el SCR permanece encendido. Para desactivar el circuito y comenzar un nuevo retardo de tiempo, es necesario desconectar la fuente de alimentación por un momento y descargar completamente el capacitor.

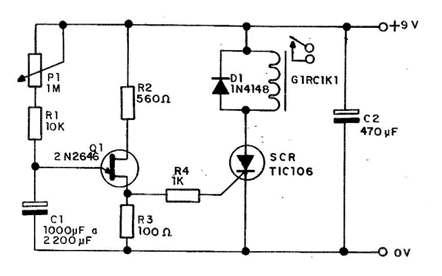

Con un capacitor de 2 200 uF y un potenciómetro de 1 Mega ohm podemos obtener tiempos superiores a 1 hora. La alimentación se realiza con 9 Volts, ya que el SCR tiene una caída de 2V, por lo que el relé será de 6V. El circuito completo de esta importante aplicación del transistor uniuntura se muestra en la Figura abajo.
El relé indicado es el G1 RC1 que puede controlar cargas de hasta 10 amperes. En la condición de carga, cuando el tiempo se está ejecutando, el consumo de corriente es muy bajo. Sin embargo, con el relé activado, este consumo se acerca a los 100 mA, lo que indica la necesidad de utilizar una fuente y no una batería.
Material:
Q1 – 2N2646 – transistor unijuntura
Q2 – TIC106 – SCR
P1 – 1 M ohm – potenciómetro
R1 – 10 k ohms – resistor
R2 – 560 ohms – resistor
R3 – 100 ohms – resistor
R4 – 1 ohms – resistor
C1 – 1 0000 a 2 200 uF x 12 V – capacitor electrolítico
D1 – 1N4148 – diodo de propósito general
K1 – Relé de 6 a 9 V de acuerdo con la alimentaciõn
