La ganancia del amplificador mostrado en la figura 1 depende de la intensidad de la señal de entrada. Con señales débiles la ganancia es mayor y con señales fuertes la ganancia disminuye.
Esta ganancia puede variar típicamente entre algo alrededor de 1 para señales fuertes (con amplitud cercana a la tensión de alimentación) hasta 50 000 para señales muta débil, del orden de los microvolts.
Utilidades:
• Interfaz de sensores que hayan ganado en una banda muy amplia, adecuando su respuesta al circuito de procesamiento.
• Modificar la banda dinámica de una señal para transmisión y luego recuperación en interfaz de control y adquisición de datos en aplicaciones industriales y de investigación.
• Operar como preamplificador de ganancia logarítmico para micrófonos y otros sensores.
• Modificar la faja dinámica de una señal de audio para radiotransmisión con mayor rendimiento.
Detalles constructivos:

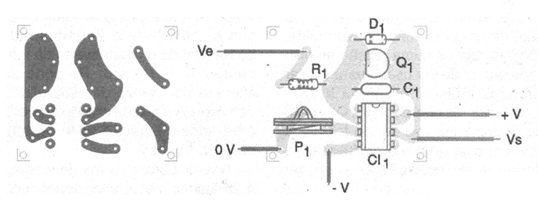

En la figura 2 tenemos una sugerencia de placa de circuito impreso para el montaje del amplificador logarítmico. Observamos que el diseño depende mucho del tipo de señal que se va a trabajar.
Para señales de audio de pequeñas intensidades, entradas y salidas deben ser blindadas. La configuración mostrada sirve para amplificadores operacionales de todo tipo. Para operación con tensiones muy bajas de señal, tanto el transistor como el diodo deben ser de germanio.
La fuente de alimentación debe ser simétrica. También es importante recordar que al trabajar con señales de audio las líneas de entrada y salida de esas señales deben ser hechas con cables blindados.
Lista de materiales:
Semiconductores:
CI - 741 o cualquier amplificador operacional
Q1 - 2N2222 - transistores de uso general
D1 - 1N4148 - diodo de uso general
Resistores: (5%)
R1 - 100 k ohms x 1/8 W
P1 - 100 k ohms - trimpot
Capacitor:
C1 - 1 nF - cerámico
Varios:
Placa de circuito impreso, fuente simétrica, hilos, soldadura, etc.
