Este probador de continuidad artesanal tiene una finalidad didáctica, pudiendo ser utilizado como tema transversal en la enseñanza fundamental.
Lo que este circuito utiliza es un galvanómetro elemental hecho con una caja de fósforo, un alfiler y una aguja de latón. La bobina se enrolla con hilo fino en la forma indicada en la figura 2 que da detalles del montaje. Esta bobina tiene de 10 + 10 a 50 + 50 vueltas de hilo.
El circuito se alimenta con pilas comunes. Cuando las puntas de prueba se colocan en un circuito de baja resistencia la aguja se mueve.

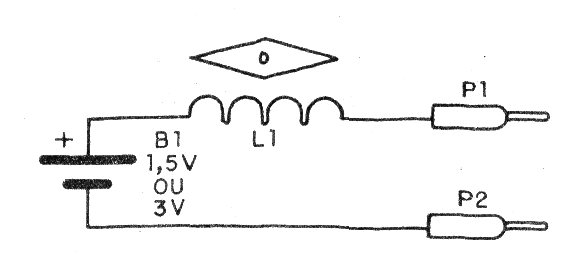

En la figura 1 tenemos el diagrama del aparato.

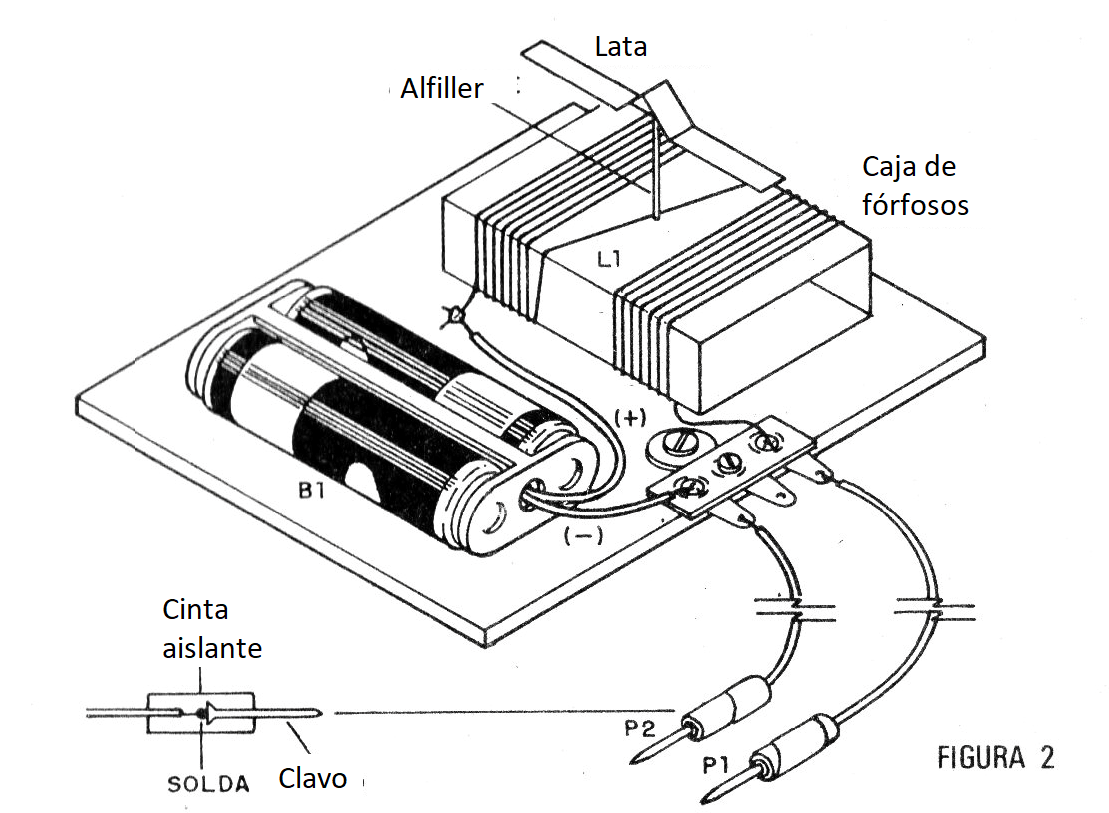

En la figura 2 tenemos detalles del montaje.
Materiales:
L1 – Bobina – ver texto
V1 – 1,5 V a 3 V – 1 pila o 2 pilas
P1, P2 – pruebas
