Sancudos, muriçocas (Nombre en ciertas regiones de Brasil) y otros insectos del mismo grupo, o llamados por otro nombre según la región del país parecen no soportar sonidos continuos de ciertas frecuencias. Este hecho se basa en el funcionamiento de los repelentes electrónicos.
Consisten en pequeños osciladores de audio que generan sonidos continuos de tono alto de pequeña intensidad. El circuito que describimos hace justo eso. Utilizando un circuito integrado de bajo consumo se puede alimentar con tensión de 3 a 9 V, es decir, 2 a 4 pilas o batería.

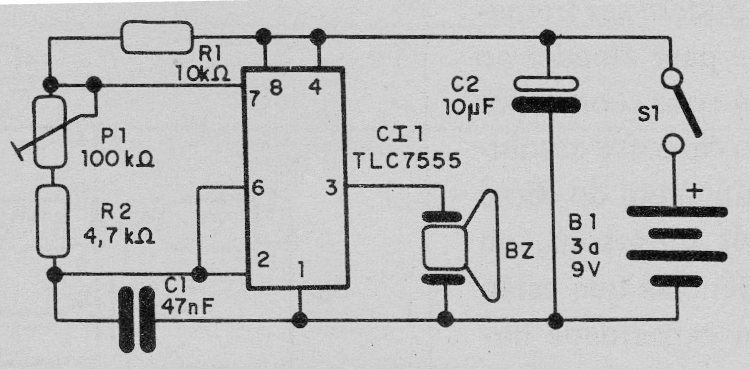

Incluso cuando se utilizan continuamente, las pilas tendrán una buena durabilidad. Montado en una unidad compacta se puede transportar y utilizar con facilidad. En la figura 1 tenemos su circuito.

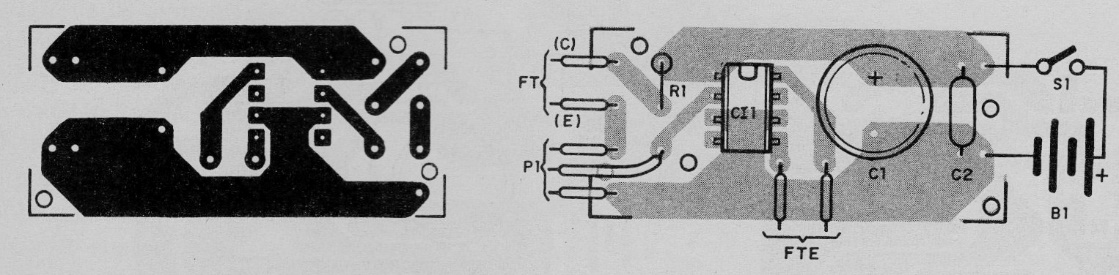

En la figura 2 tenemos la disposición de los componentes en una placa de circuito impreso.
El circuito integrado TLC7555 consiste en la versión CMOS de bajo consumo del 555. Se puede utilizar un 555 común, pero el consumo será ligeramente mayor.
El transductor es una cápsula piezoeléctrica o un auricular de cristal. Estos transductores tienen un mayor rendimiento a una frecuencia de alrededor de 5 kHz. Realice la configuración para acercarse al punto máximo.
Los demás componentes son comunes. Una vez montado sólo tienes que encender y experimentalmente encontrar la frecuencia que da mejores resultados con los insectos que lo afligen.
Lista de Material:
CI-1 - TLC7555 o equivalente - circuito integrado
R1- 10k ohms x 1/8 W-resistor – marrón, negro, naranja
R2- 4.7 k ohms x 1/8 W-resistor – amarillo, violeta, rojo
P1- 100k - trimpot
C1-47 nF- capacitivo cerámico o poliéster
C2 - 10 uF - electrolítico para 12 V o más
S1- Interruptor simple
BZ - Transductor piezoeléctrico
B1- 3 a 9 V - pilas o baterías
Varios:
Placa de circuito impreso, soporte de pila o conector de batería, caja de montaje, hilos, soldadura, etc.
