Una configuración tradicional de oscilador usada cuando se desea una señal rectangular es la que hace uso de dos transistores conectados como multivibrador astable.

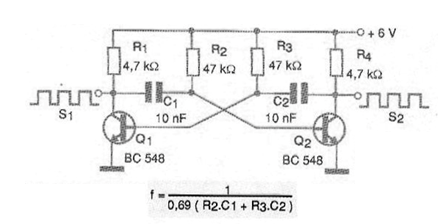

La configuración mostrada en la figura 1 puede generar señales que van de fracción de Hertz hasta algunas decenas de megahercios, sin problemas, usando transistores comunes.
Junto al diagrama tenemos la fórmula que permite calcular los componentes para la frecuencia deseada.
Haciendo R2 = R3 y C1 = C2 el ciclo activo será del 50%. Podemos utilizar diferentes capacitores para obtener otros ciclos activos.
Los capacitores pueden tener valores entre 10 nF y 100 uF típicamente.
Los resistores R1 y R4 pueden ser alterados así como R2 y R3 en función de la tensión de alimentación. El circuito funciona satisfactoriamente entre 3 y 12 V.

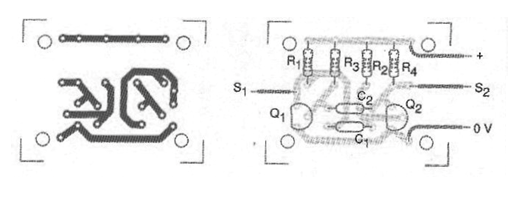

En la figura 2 tenemos una sugerencia de placa de circuito impreso para el montaje de este oscilador.
Para los valores indicados la frecuencia estará alrededor de 3,5 kHz, con alimentación de 6 V.
Lista de material
Q1, Q2 - BC548 o equivalentes - transistores NPN de uso general
R1, R4 - 4,7 k ohms x 1/8 W - resistores
R2, R3 - 47 k ohms x 1/8 W - resistores
C1, C2 - 10 nF - capacitores cerámicos o poliéster
Varios:
Placa de circuito impreso, hilos, soldadura, etc.
