El control que describimos puede ser usado con motores de 3 a 12 V y corrientes máximas de 1 A. El control es del tipo lineal que funciona como un simple reóstato.

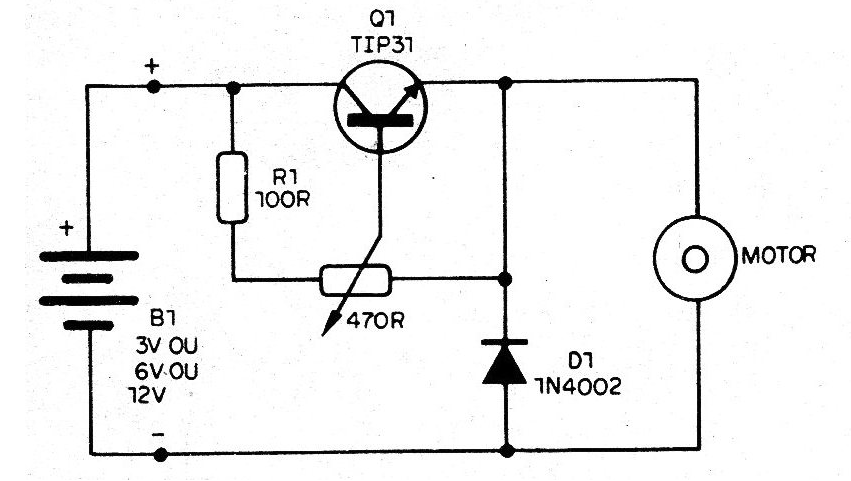

  En la figura 1 tenemos el diagrama completo del control.





Figura 1 - Diagrama del control
Figura 1 - Diagrama del control | Clique na imagem para ampliar |

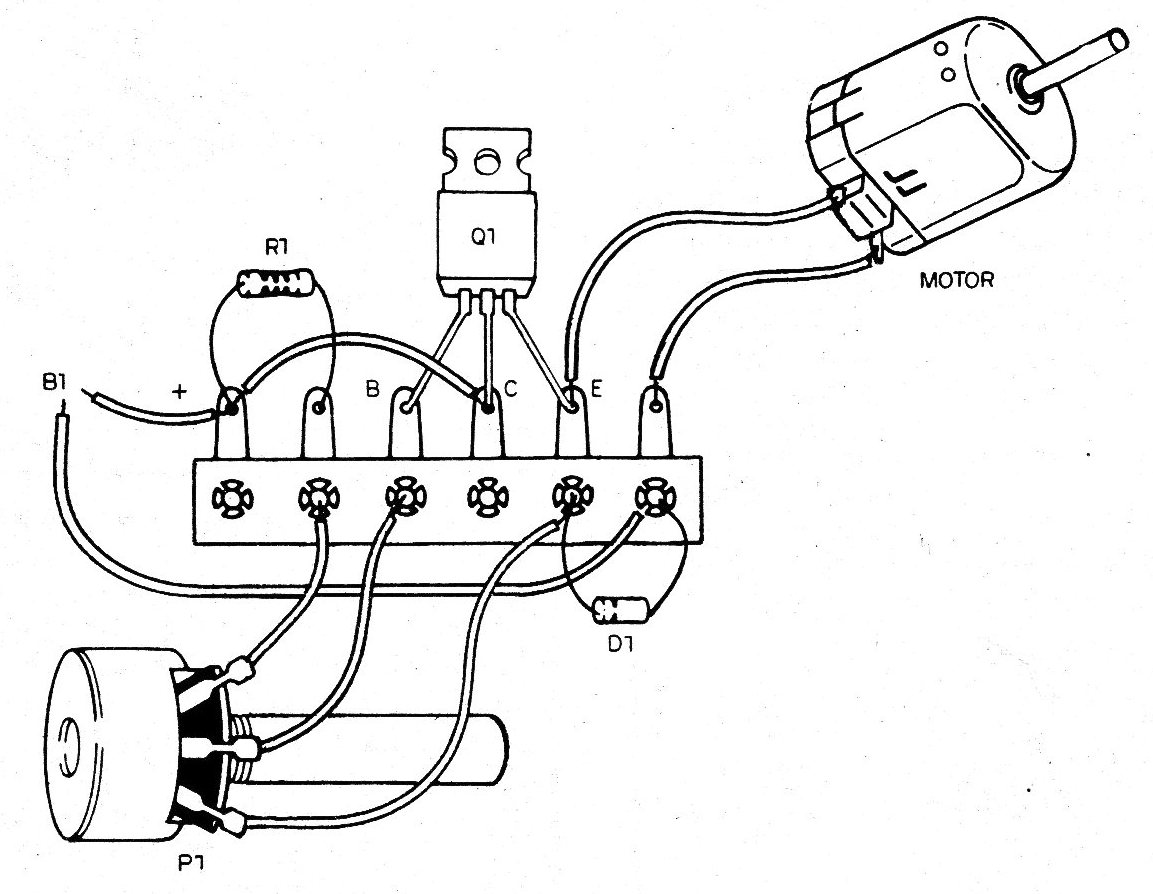

En la figura 2 tenemos el montaje en puente de terminales.





Figura 2 - Montaje en puente de terminales
Figura 2 - Montaje en puente de terminales | Clique na imagem para ampliar |





El transistor TIP31 debe montarse en un radiador de calor y su posición debe ser observada.

El diodo D1 puede ser el 1N4002 o cualquier equivalente de la misma serie, incluso los 1N4148.

Si nota calentamiento del potenciómetro en los motores, aumente R1 a 2700 ohmios

   En la conexión de la fuente de alimentación (pilas B1) es importante observar la polaridad, así como en el caso del motor, pues si la polaridad es invertida, girará al revés.

   Este mismo circuito también se puede utilizar para controlar el brillo de las pequeñas lámparas (Dimmer).





LISTA DE MATERIAL



Q1 - TIP31 - transistores NPN de potencia

D1 - 1N4002 - diodo de silicio

P1 - 470 ohms - pote

R1 - 100 ohms x 1/8 W - resistor - marrón, negro, marrón

Varios: puente de terminales, hilos, motor, soldadura, etc.
