La finalidad de este circuito experimental simple es demostrar el funcionamiento de un LED.

    Utilizamos sólo 4 componentes, lo que permite un montaje experimental en puente de terminales o aún en matriz de contacto.

   La idea es simple: cuando iluminamos el LDR tiene su resistencia reducida, dejando pasar una corriente que enciende el LED.

    Cuando hacemos sombra sobre el LDR su resistencia aumenta y la corriente en el LED disminuye a punto de hacer que se apague.

   En la figura 1 tenemos el circuito completo del experimento.

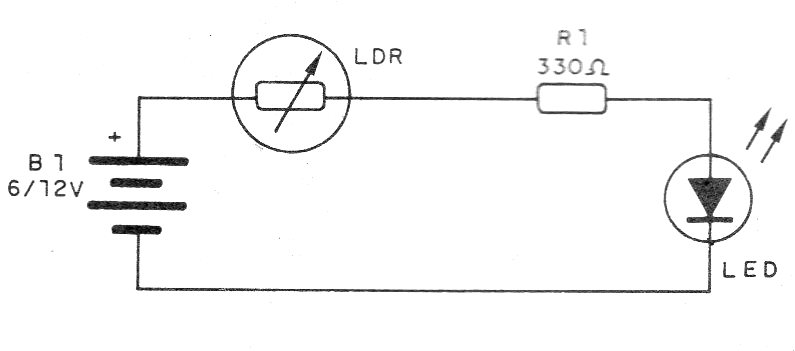

   Figura 1 - Diagrama del proyecto para verificar el funcionamiento del LED
   Figura 1 - Diagrama del proyecto para verificar el funcionamiento del LED | Clique na imagem para ampliar |





La disposición de los componentes en un puente de terminales se muestra en la figura 2, aunque el circuito también se puede montar en puente de terminales.

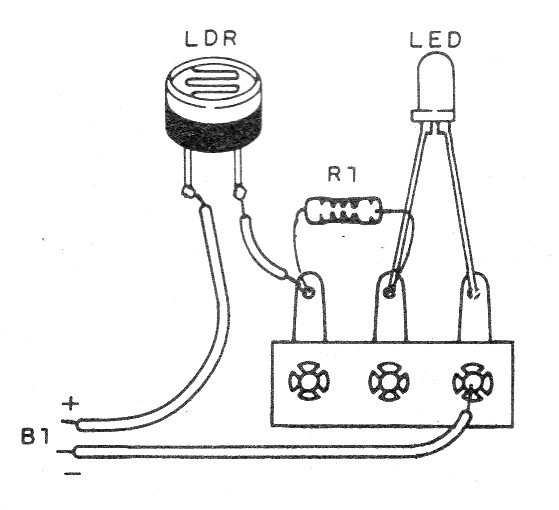

   Figura 2 - Montaje en puente de terminales
   Figura 2 - Montaje en puente de terminales



  El LDR puede ser de cualquier tipo y la polaridad debe ser observada, pues si se invierte el circuito no funciona.

    Para mostrar, ilumine LDR: el LED debe encenderse.

   Cubriendo el LDR, el LDR debe apagarse.





Lista de material



LDR - LDR común

LED - LED de cualquier color

B1 - 6 o 12 V - pilas, fuente o batería

R1 - 220 ohms x 1/8 W - resistor - rojo, rojo, marrón

Varios:

Puente de terminales, hilos, soldadura, etc.
