Presentamos un simple parpadeante con LED de consumo extremadamente bajo usando la versión CMOS del 555. El circuito puede funcionar con tensiones de 3 a 6 V e incluso 12 con el aumento del resistor en serie con el LED.

   El conocido circuito integrado 555 posee una versión CMOS de ultra-bajo consumo que es el TLC7555 o TL555.

   El circuito nada tiene de diferente a la versión normal con el 555 bipolar observando sólo la presencia de un diodo para obtener un ciclo activo muy bajo.

   La frecuencia depende de R1 y R2 y del capacitor.

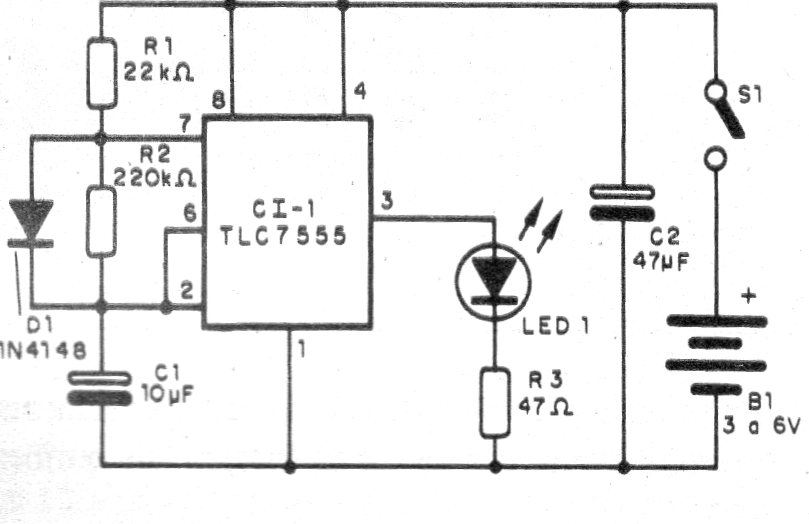

   En la figura 1 tenemos el diagrama completo del parpadeante.





   Figura 1 - Diagrama del parpadeante
   Figura 1 - Diagrama del parpadeante | Clique na imagem para ampliar |

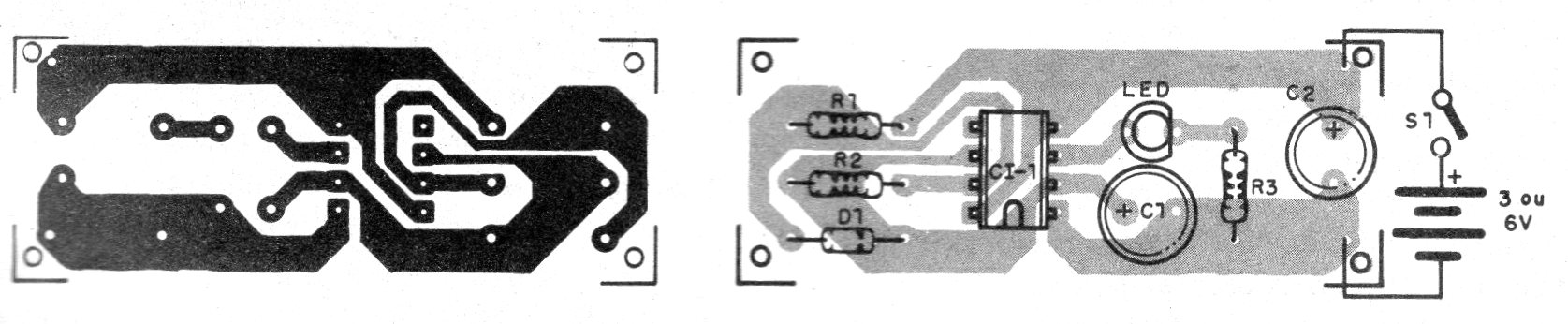

En la figura 2 tenemos la placa de circuito impreso para este montaje.





   Figura 2 - Placa de circuito impreso para montaje
   Figura 2 - Placa de circuito impreso para montaje | Clique na imagem para ampliar |





Los resistores R1 y R2 se pueden cambiar para modificar la velocidad de los intermitentes.

   El consumo es del orden de micro-camiones, lo que garantiza una gran durabilidad para las pilas o la batería usada en la alimentación.





   Lista de material



CI-1 - TLC7555 o versión CMOS del 555 - circuito integrado

D1 - 1N4148 - diodo de silicio

LED - LED rojo o de cualquier tipo

S1 - Interruptor simple

B1 - 3 a 9 V - pilas o batería

R1 - 22k ohms x 1/8 W - resistor - rojo, rojo, naranja

R2 - 220 k ohms x 1/8 W - resistor - rojo, rojo, amarillo

R3 - 47 ohms x 1/8 W - resistor - amarillo, violeta, negro

C1 - 10 uF x 6 V - capacitor electrolítico

Varios:

Placa de circuito impreso, conector de batería o soporte de pilas, hilos, soldadura, etc.
