El circuito presentado tiene como objetivo controlar una carga de potencia de corriente continua con un simple toque. El circuito es de acción momentánea y muy sensible, pues utiliza un MOSFET de potencia.
La resistencia de la piel del dedo de quien toca el sensor es suficiente para dejar pasar la corriente que polariza este circuito, haciendo que el transistor de potencia conduzca.
La corriente y la tensión máxima de la carga dependen del transistor utilizado, pudiendo llegar a varios amperios con alimentación hasta cerca de 30 V.
El circuito debe ser alimentado obligatoriamente por batería o fuente con transformador, por motivos de seguridad.
Conforme a la carga, el MOSFET debe estar dotado de un buen radiador de calor.

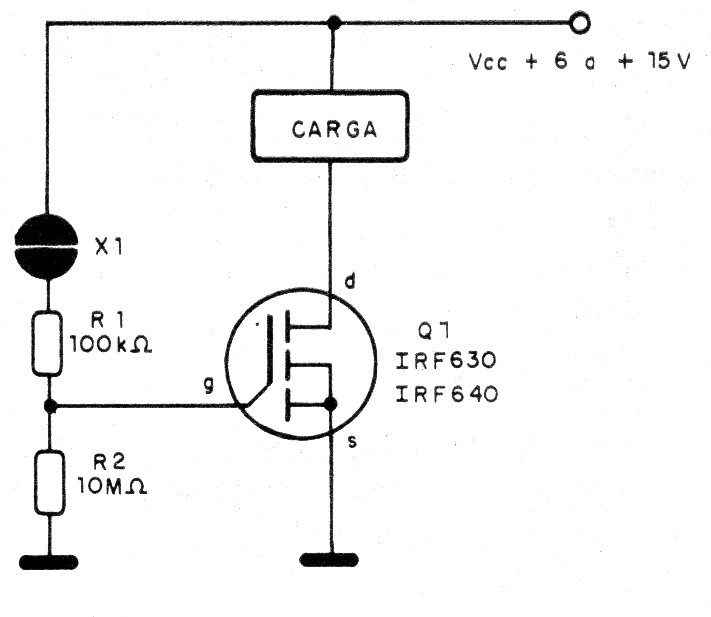

En la figura 1 tenemos el diagrama completo del aparato.

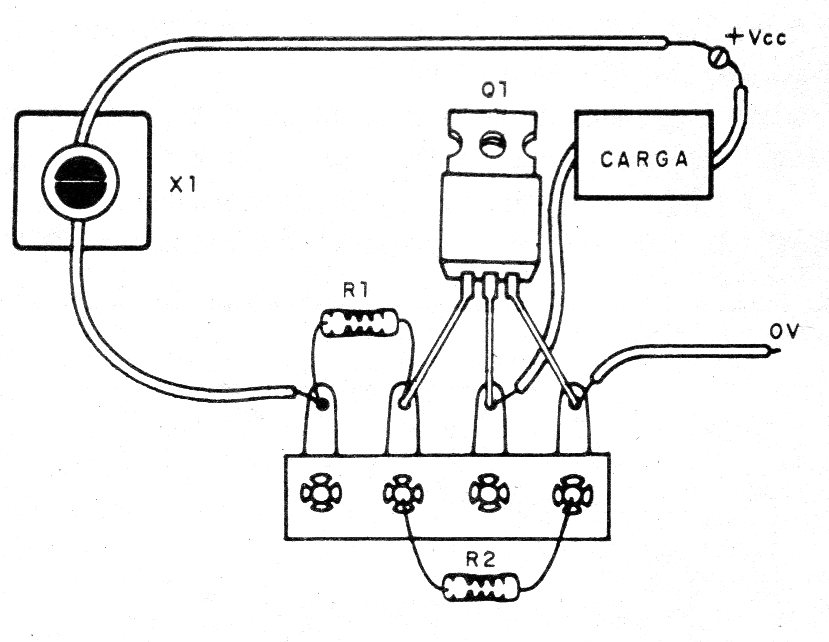

Su montaje se puede hacer en un pequeño puente de terminales, como se muestra en la figura 2.
Los resistores son de 1/8 W y el sensor consta de dos planchas de metal que se deben tocar simultáneamente.
Lista de material
Q1 - IRF640 o cualquier MOSFET de potencia
X1 - sensor - ver texto
R1- 100 k ohms - resistor - marrón, negro, amarillo
R2 - 10 M ohms - resistor - marrón, negro, azul
Varios:
Puente de terminales, fuente o batería, hilos, soldadura, etc.
