Muchas cosas interesantes se pueden hacer con relés, y un ejemplo de ello es un circuito de ametralladora que no utiliza más de 5 componentes y tiene un buen volumen en un altavoz. Compruebe!

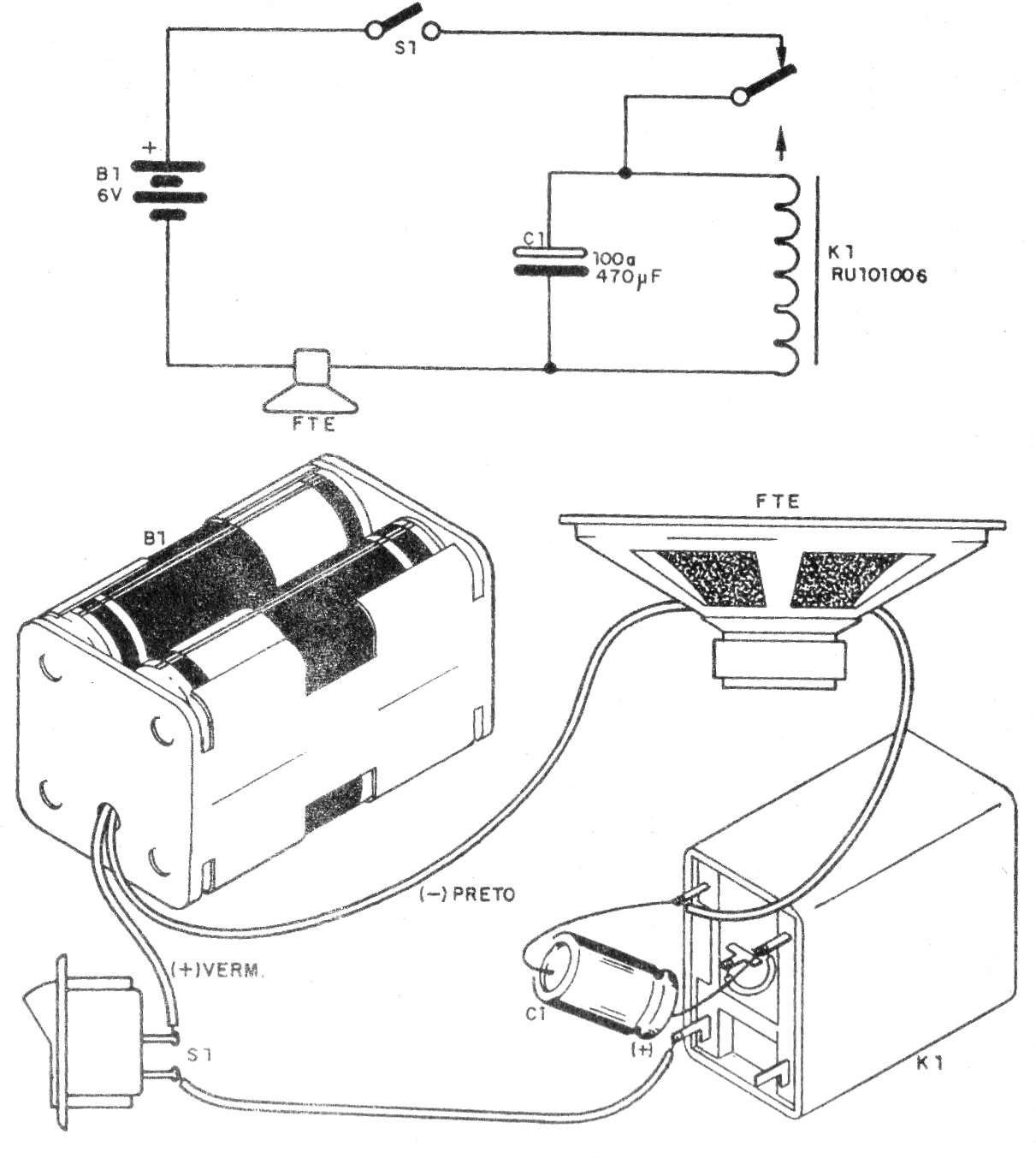

El relé K1 funciona como un vibrador rápido que produce el sonido de la ametralladora reproducida en un altavoz. La velocidad de los "tiros" y dada por las características mecánicas del relé y su bobina, así como por el valor del condensador C1. Este condensador puede tener valores entre 100 y 470 uF. Los valores más altos provocan tiros más lentos.
El relé usado es del tipo sensible de 6 V.
El altavoz- puede tener 4 o 8 ohms 6 la fuente de alimentación consiste en un juego de las pilas pequeñas o medianas.
La tensión mínima de trabajo del capacitor electrolítico es de 6 V. En su instalación debe observarse la polaridad.
El conjunto puede ser montado en un "arma" de juguete, con la sustitución del gatillo por S1.
Lista de material
K1 - Relé sensible de 6 V
C1 - 100 a 470 uF - condensador electrolítico para 6 V o más
FTE - altavoz de 4 u 8 ohmios
S1 - Interruptor simple
B1 - 4 pilas pequeñas o medianas
Varios: Soporte para 4 pilas, hilos, soldadura, etc.
