Este mezclador o mezclador bastante simple puede mezclar las señales de dos fuentes de baja intensidad, como micrófono y tocadiscos o sintonizador, para aplicar en la entrada de un amplificador.
El circuito está compuesto por un paso amplificador que, con un solo transistor, ofrece una buena amplificación para las señales mezcladas. Las entradas E1 y E2 tienen intensidad controladas por los potes P1 y P2, que para un montaje más operacional deben ser deslizantes.
La alimentación se puede hacer con tensiones entre 6 y 12 V, procedentes de fuentes o pilas.

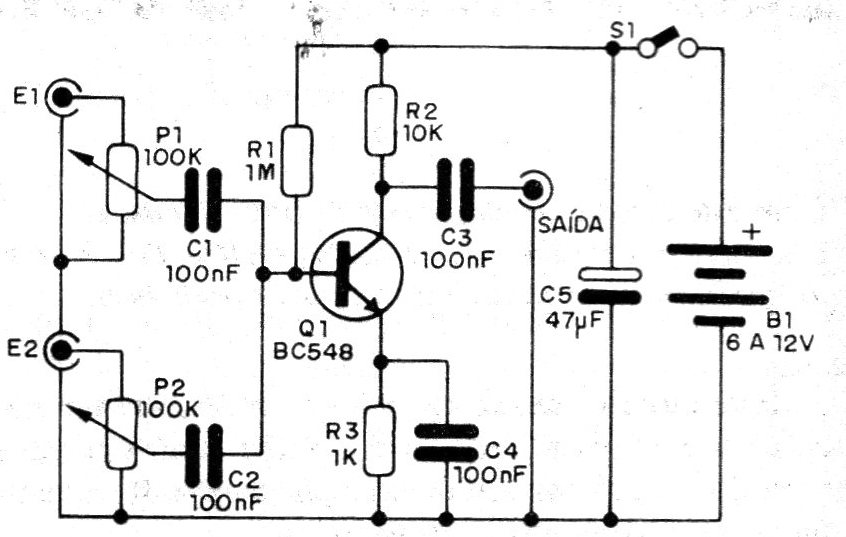

El diagrama del mezclador se da en la figura 1.

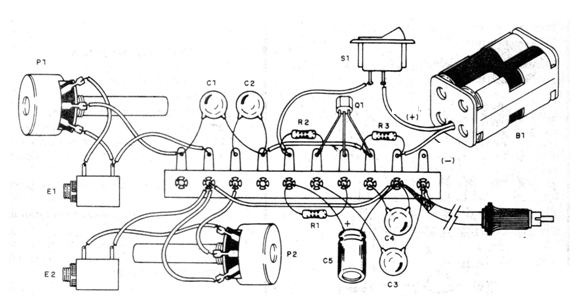

Su montaje en puente de terminales en la figura 2.
El cable de salida debe ser blindado con la malla conectada al negativo de la fuente. Si los cables de entrada tienen que ser largos, es conveniente que también estén blindados.
Con excepción de C5, todos los capacitores son cerámicos o de poliéster.
En el montaje observe la posición de los transistores y la polaridad de la batería y electrolíticos.
Para evitar la captación de zumbidos es conveniente montar el aparato en caja metálica que debe ser conectada al negativo de la fuente.
LISTA DE MATERIAL
Q1 - BC548 - transistores NPN de uso general
P1, P2 - 100 k - potes
R1 - 1 M x 1/8 W - resistor (marrón, negro, verde)
R2 - 10 k x 1/8 W - resistor (marrón, negro, naranja)
R3 - 1k x 1/8 W - resistor (marrón, negro, rojo)
C1 a C4 - 100 F - capacitores cerámicos
C5 - 47 uF - capacitor electrolítico para 12 V o más
S1 - interruptor simple
Varios: jack de entrada, enchufe de salida, cables, puente de terminales, soporte de pilas, etc.
