Con este circuito, los diodos de uso general y los rectificadores pueden ser probados con facilidad, obteniéndose una indicación visual de su estado. Se trata de circuito útil en la bancada de cualquier experimentador electrónico.
Si el diodo probado es bueno, uno de los LED parpadeará, indicando su polaridad.
Si el diodo está abierto, los LED no parpadean y, si está en corto, los LED parpadean alternativamente.
La alimentación de dos pilas y la frecuencia de los intermitentes son proporcionados por los condensadores.

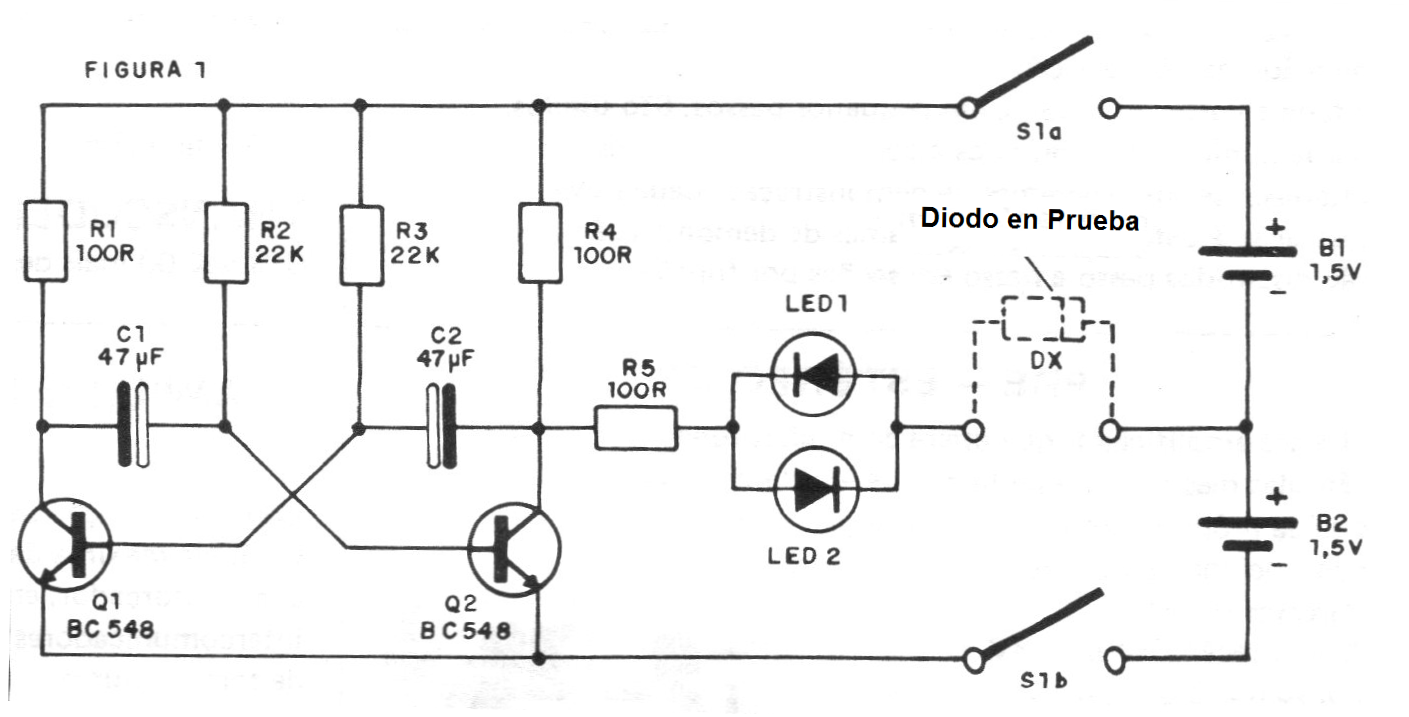

En la figura 1 tenemos el circuito completo del probador.

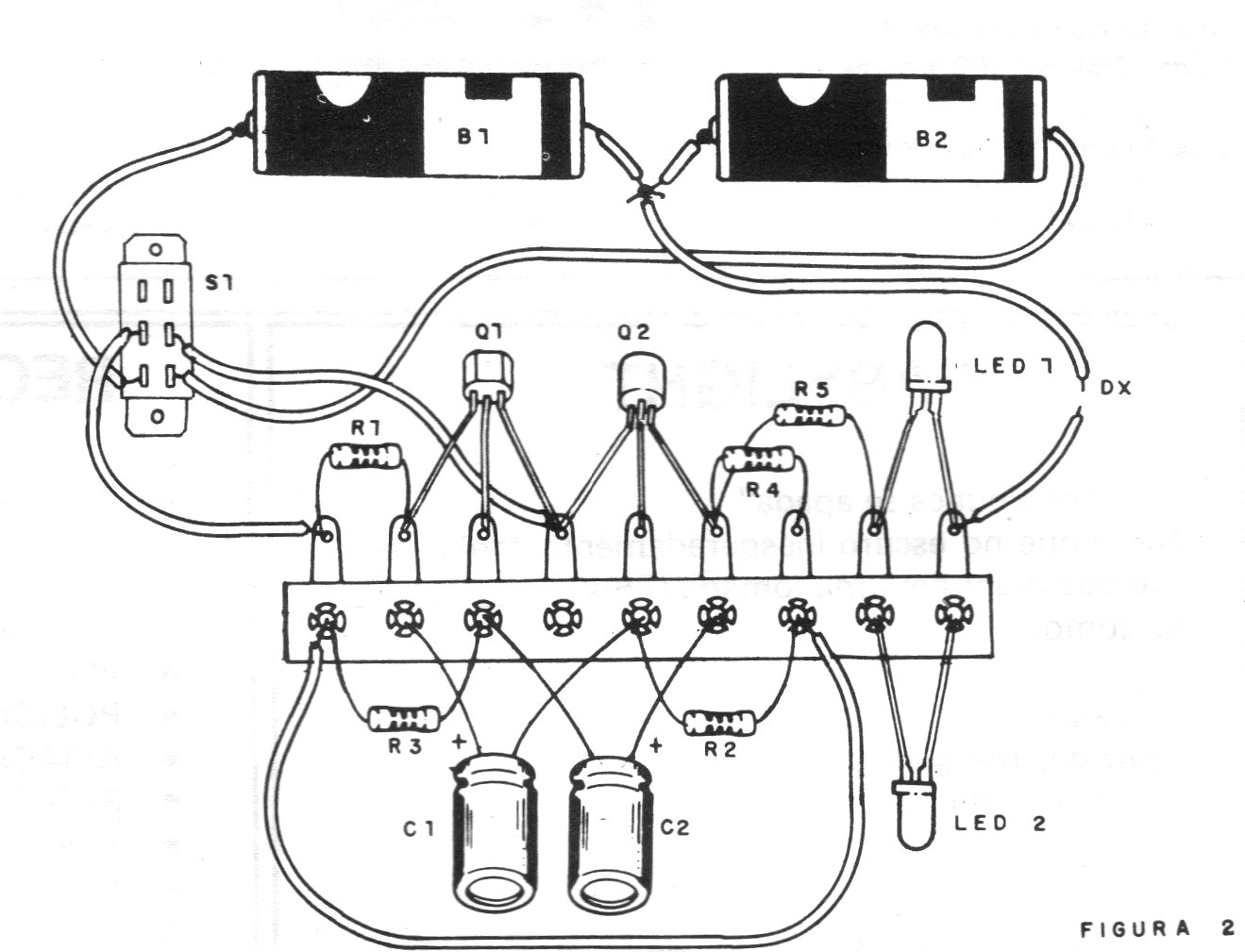

En la figura 2 tenemos su montaje en puente de terminales, aunque los lectores también pueden hacer el montaje de forma más elaborada en una matriz de contados.
