Cuando aprendemos a tocar algún instrumento musical, cuando hacemos gimnasia o incluso cantamos, es fundamental mantener el ritmo. Para que esto se pueda hacer de una manera precisa, se tiene el recurso del metrónomo.
El tipo más común de metrónomo, muy utilizado en las escuelas de música, es el mecánico en que tenemos un vástago que se balancea a una velocidad controlada, produciendo al mismo tiempo un tic tac que sirve de referencia de tiempo, como muestra la figura 1.
La versión electrónica que describimos produce el tic-tac, con buen volumen en un pequeño altavoz y tanto puede funcionar con pilas comunes como con fuente de alimentación.
Las velocidades de los chasquidos y, por lo tanto, el ritmo, se pueden ajustar a voluntad en un potenciómetro, lo que facilita su uso.
Para la versión alimentada por pilas podemos hacer el montaje del altavoz con todos los demás componentes en un pequeño altavoz que será fácilmente transportado a cualquier lugar.
En la figura 2 tenemos el diagrama completo del metrónomo.

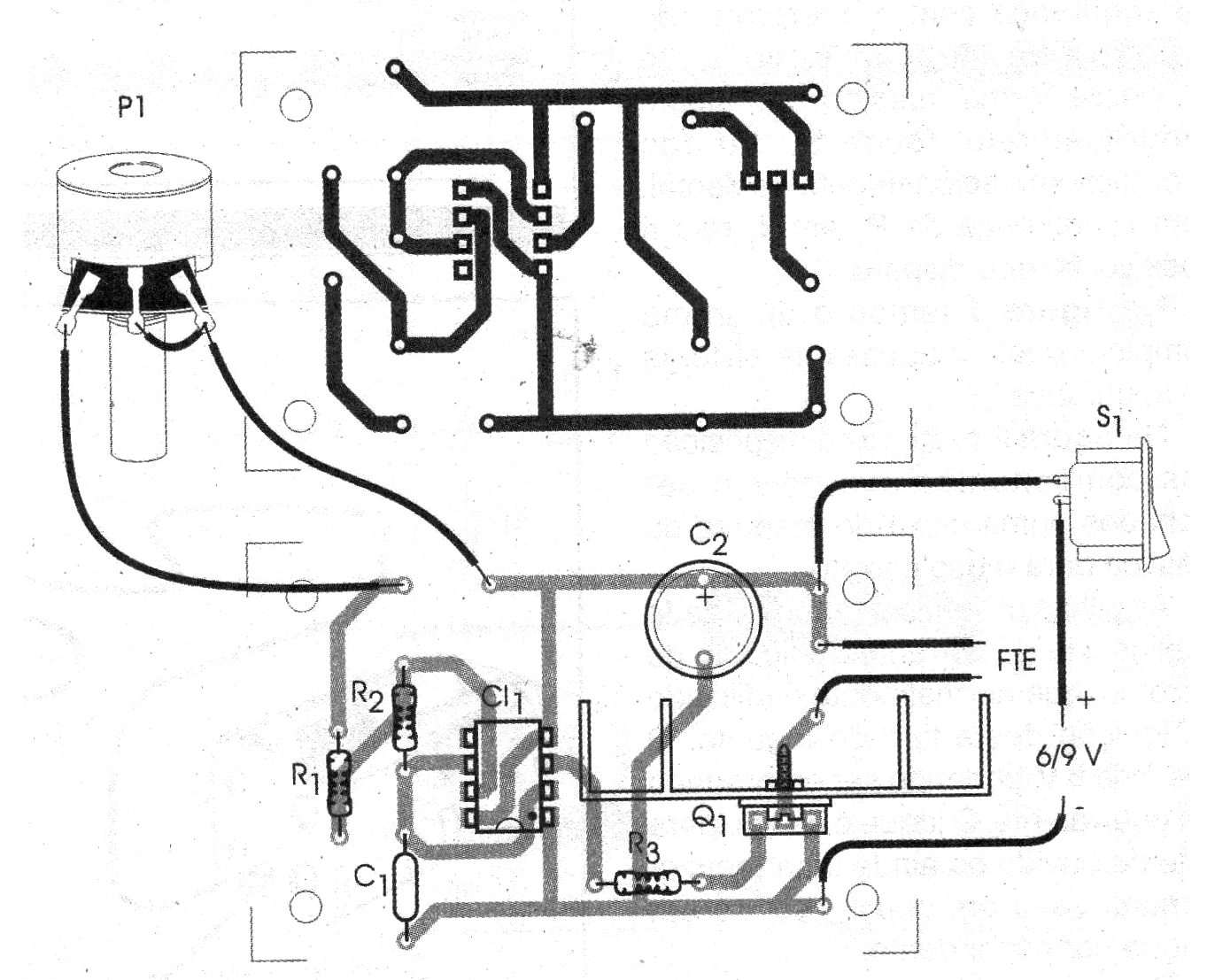

En la figura 3 tenemos la disposición de los componentes en una placa de circuito impreso.
Se sugiere que el circuito integrado sea instalado en un zócalo y que el transistor tenga un pequeño radiador de calor. Este radiador no es más que una simple plancha de metal de unos 2 x 3 cm atornillada en el cuerpo del componente, aprovechándose el agujero existente para este propósito.
El altavoz debe tener al menos 10 cm para mayor rendimiento que su impedancia esté entre 4 y 8 ohmios. El transistor admite equivalentes como el BD137 o TIP31, pero sus terminales tienen una disposición diferente, debiendo ser invertidos en la placa.
Para la alimentación sugerimos el uso de pilas medias en número de 4 o 6 ya que el consumo de la unidad es algo elevado. Una fuente de alimentación de 6 a 9 V, con al menos 500 mA, también se puede utilizar.
El potenciómetro puede ser lin o log y eventualmente incluir el interruptor general S1.
Para probar el aparato es sólo conectarlo y ajustar P1 para que los chasquidos se producen en la frecuencia deseada. Para cambiar el rango de operación basta cambiar C1. Este componente puede tener valores entre 1 y 10 uF.
LISTA DE MATERIAL
Semiconductores:
CI-1 - 555 - circuito integrado
Q1 - TIP31 o equivalente - transistores NPN de potencia
Resistores: (1/8 W, 5%):
R1 - 22 k ohms - rojo, rojo, naranja
R2, R3 - 10 k ohms - marrón, negro, naranja
P1 - 1 M ohms - potenciómetro
Capacitores
C1 - 2,2 uF / 16 V - electrolítico
C2 - 100 uF / 16 V - electrolítico
Varios:
FTE - 4 ó 8 ohms x 10 cm - altavoz
S1 - Interruptor simple
B1 - 6 o 9 V - pilas o fuente de al menos 500 mA
Placa de circuito impreso, soporte de pilas o fuente, caja para montaje, hilos, soldadura, radiador de calor para Q1, botón para el potenciómetro, etc.
