Este circuito enciende automáticamente una lámpara cuando se oscurece y se puede usar tanto en la red de 110V como 22oV con lámparas incandescentes hasta 400 vatios.
Lea más:
El circuito es de media onda, lo que quiere decir que las lámparas usadas se encender con la mitad de su potencia máxima.
El SCR deberá estar dotado de radiador de calor.

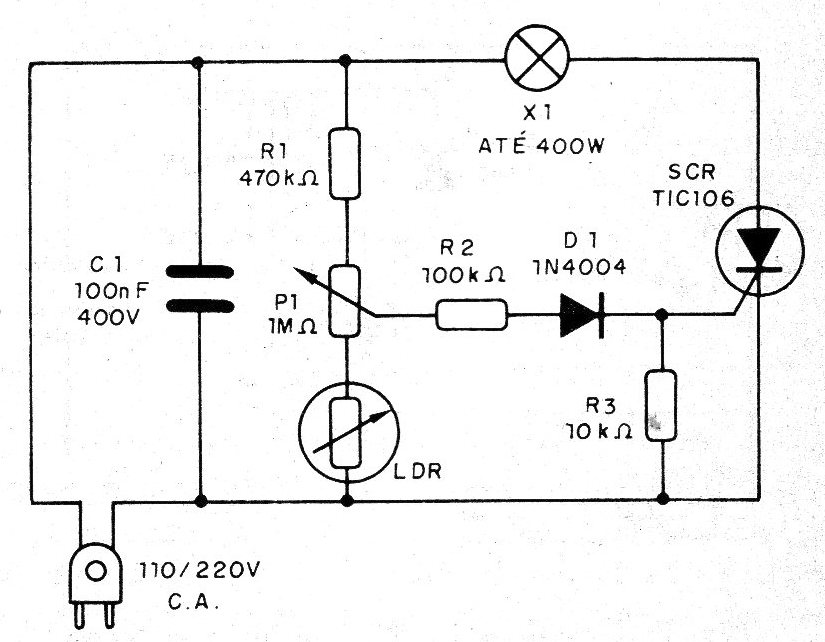

En la figura 1 tenemos el circuito completo del interruptor.

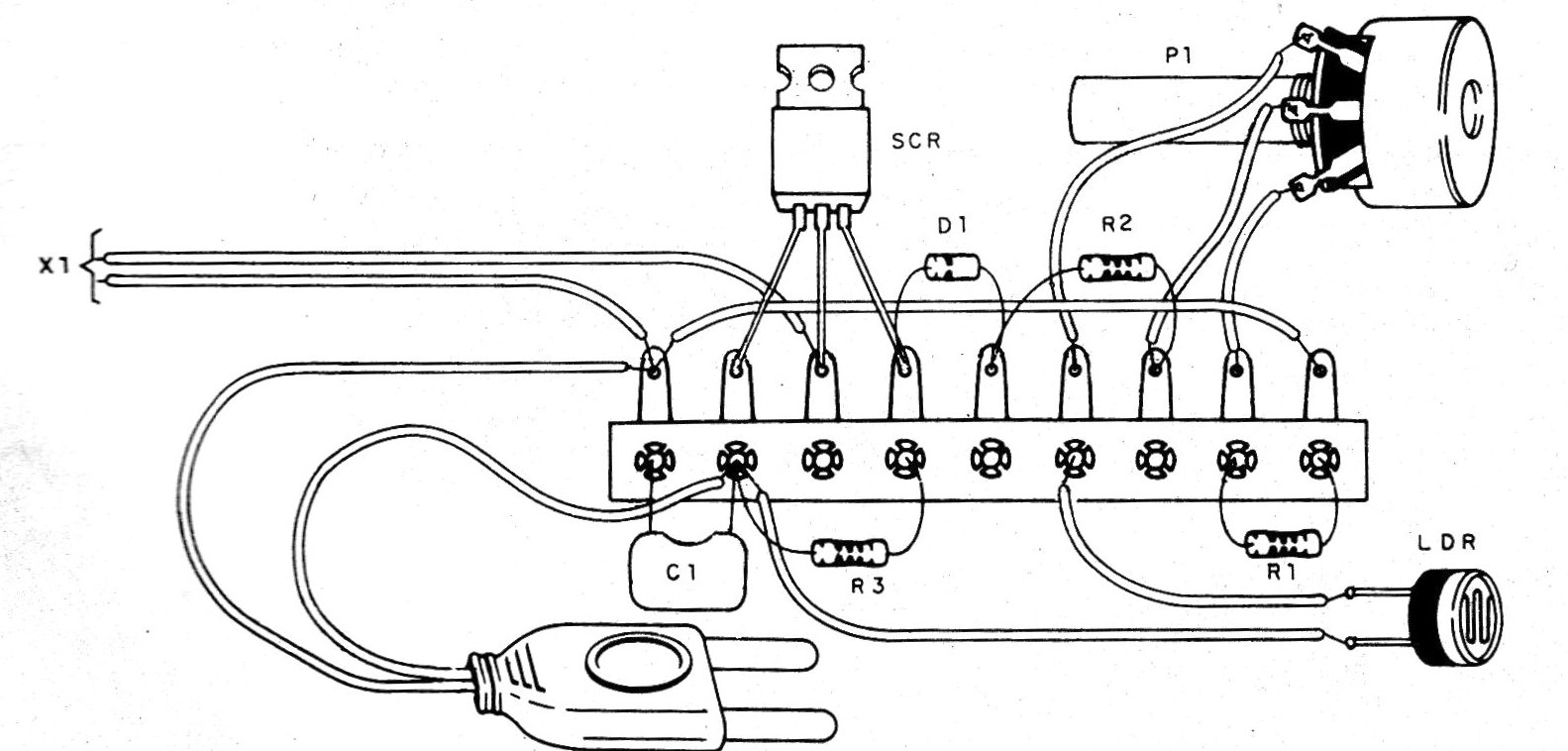

El montaje de los componentes en un puente de terminales se muestra en la figura 2.
El LDR debe colocarse de tal forma que reciba sólo la iluminación ambiental y no la lámpara (para no haber retroalimentación).
Ajuste P1 para que la lámpara se encienda cuando se oscurezca;
LISTA DE MATERIAL
SCR - TlC106B (red de 110 V) o TlC106D (red de 220 V)
D1 - 1N4004 - diodo de silicio
LDR - LDR de 1 ó 2,5 cm
X1 - lámpara incandescente común hasta 400 vatios (110 V) o hasta 800 vatios (220 V)
P1 - 1 M ohms - potenciómetro o trimpot
R1 - 470 k ohms x 1/8 W - resistor (marrón, negro, verde)
R2 - 100 K ohms x 1/8 W - resistor (marrón, negro, amarillo)
R3 - 10 k ohms x 1/8 W - resistor (marrón, negro, naranja)
C1 - 100 nF x 400 V - capacitor de poliéster (0,1 o 104)
Varios: puente de terminales, soporte para la lámpara, botón para P1, caja para montaje, cable de alimentación, hilos, soldadura, etc.
