Si bien se trata de una configuración ya superada, pues podemos tener osciladores con componentes más modernos, se trata de una opción interesante para quien necesita una señal de baja frecuencia diente de sierra con gran amplitud.
Este tipo de circuito puede ser utilizado en el disparo de SCRs, bases de tiempo de bajas frecuencias y temporización. La gran ventaja está en la facilidad de obtener los componentes y la simplicidad del circuito.

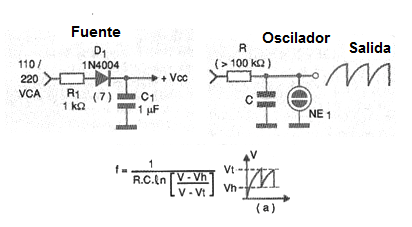

En la figura 1 tenemos entonces la configuración básica de este oscilador, indicado para la alimentación directa por la red de energía. La fuente de alimentación se da en conjunto.
Con este oscilador es posible generar señales en una banda que va de fracciones de hertz (menos de 0,001 Hz) hasta unos 20 kHz o poco más, ya que la lámpara neón es un dispositivo lento.
La misma configuración puede ser implementada con dispositivos más modernos como diacs y sidacs e incluso SCRs, como muestra la figura 2.
La fórmula que permite calcular la frecuencia de operación se da junto al diagrama de la figura 1 donde V es la tensión de alimentación, Vt es la tensión de disparo típicamente de 80 a 90 V para las lámparas comunes y Vh la tensión de mantenimiento entre 50 y 60 V para las mismas lámparas.
El resistor R puede tener valores entre 100 k a 10 M ohms y el capacitor entre 10 nF y 10 uF. Para valores altos se recomienda el uso de capacitores despolarizados (poliéster).

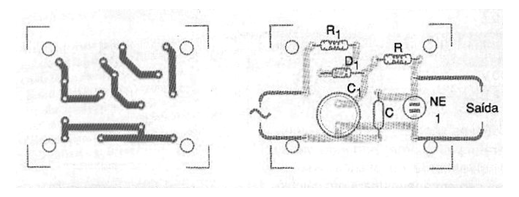

En la figura 3 tenemos una sugerencia de placa de circuito impreso para la implementación de este oscilador.
Lista de material
D1 - 1N4004 - diodo rectificador (110 V) o 1N4007 (220 V)
NE-1 - lámpara de neón común (NE-2H o equivalente)
R1 - 1 k ohms x 5 W - resistor de hilo
C1 - 1 uF x 250 V (110 V) o 400 V (220 V) - capacitor
C - ver el texto
R - ver el texto
Varios
Placa de circuito impreso, hilos, soldadura, etc.
