Sólo se utilizan tres componentes para hacer que un LED parpadee con una velocidad determinada por el valor del capacitor C1. El circuito consume una corriente extremadamente pequeña, del orden de algunos microamperios lo que la lleva a la pila a una gran durabilidad. Este circuito se puede utilizar en juguetes, objetos de decoración y señalización.
La alimentación se realiza con una tensión de sólo 1,5 V obtenida de una pila común o un botón. El circuito funciona a partir de 1,1 V lo que permite el uso de fuentes alternativas de energía.

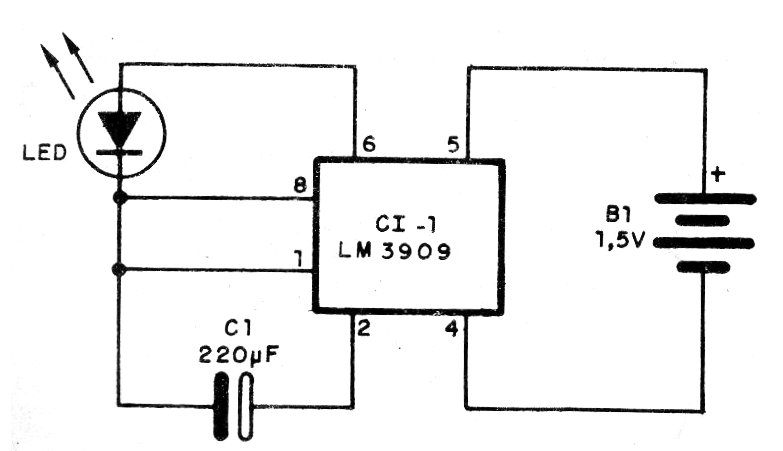

La base del circuito es el integrado LM3909 (verifique la disponibilidad en su proveedor de componentes) que justamente tiene por finalidad excitar LEDs de fuentes muy bajas de tensión. En la figura 1 tenemos el diagrama completo del pulsador luminoso.

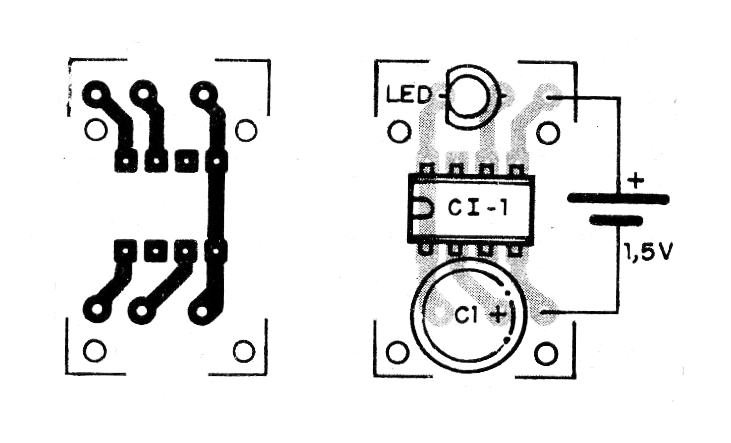

En la figura 2 tenemos el montaje en una pequeña placa de circuito impreso. El circuito también se puede montar en la matriz de contactos.
Lista de material
CI-1 - LM3909 - Circuito integrado
LED - LED rojo común
B1- 1,5 V - pila - ver texto
C1- 220 uF x 3 V o más - capacitor electrolítico
Varios: placa de circuito impreso, hilos, soldadura, etc.
