Con este circuito podemos alimentar pequeños aparatos que usan baterías de 9 V a partir de la red de energía, con una buena economía. El circuito sirve para aparatos que tengan corrientes hasta unos 50 mA. La ventaja de este circuito sobre muchos eliminadores está en el uso del transformador que proporciona seguridad y en la regulación por diodo zener.

El circuito utiliza un transformador de 9 + 9 V de secundario con corriente entre 50 y 200 mA. El diodo zener es de 1 W y en la salida debemos utilizar un conector o enchufe de acuerdo con el aparato que va a ser alimentado. En la figura 1 tenemos el circuito completo del eliminador.



Figura 1 - Circuito completo del eliminador
Figura 1 - Circuito completo del eliminador | Clique na imagem para ampliar |





El resistor R1 eventualmente debe tener disipación de 1 W si el consumo del aparato alimentado es elevado y tiende a calentarse. Observe bien la polaridad del conector de salida. En la figura 2 tenemos el montaje utilizando un puente de terminales.

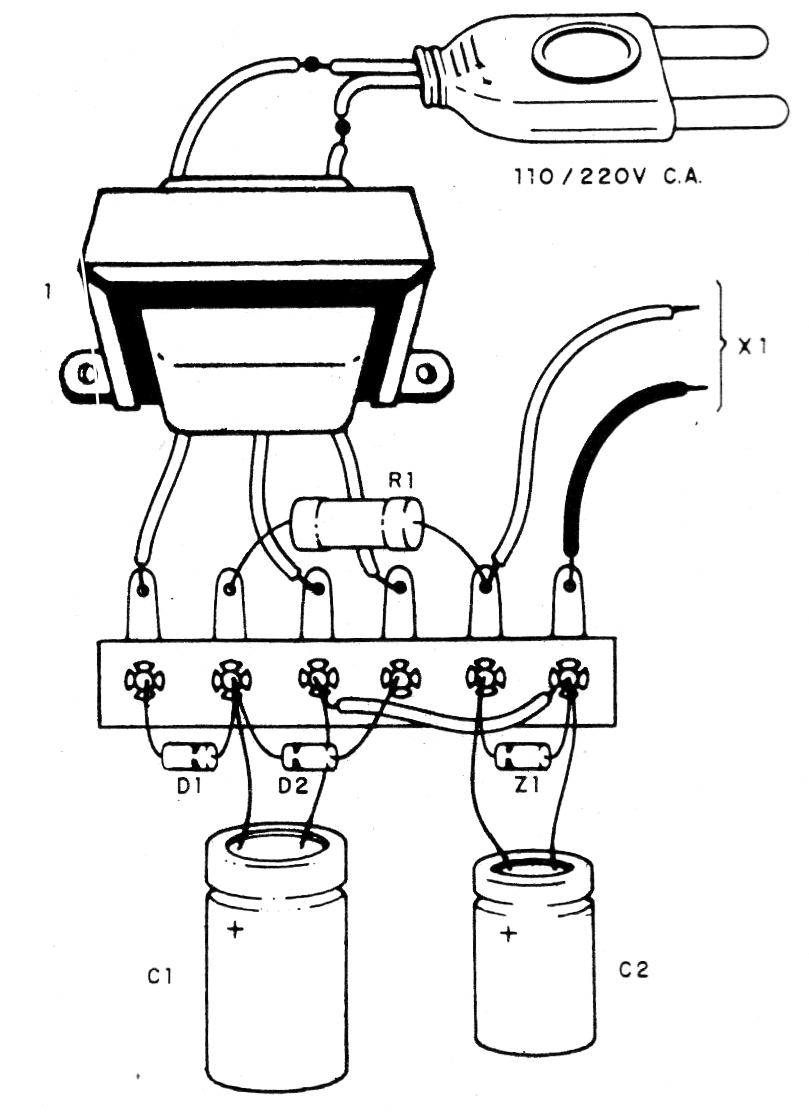

Figura 2 - Montaje mediante un puente de terminales
Figura 2 - Montaje mediante un puente de terminales | Clique na imagem para ampliar |





Si el aparato alimentador tiende a roncos, por ejemplo, un radillo, aumente el valor de C1.





Lista de material



D1, D2 - 1N4002 o equivalente - diodos de silicio

Z1 - 9V1 - diodo zener de 1 W

T1 - Transformador con un rango de 110 V o 220 V y secundario de 9 V x 50 a 200 mA

R1- 220 ohms x ½ W - resistor - rojo, rojo, marrón

C1- 100 uF a 1 000 uF x 12 V - capacitor electrolítico

X1- Conector según el aparato alimentado o enchufable

Varios: puente de terminales, cable de fuerza, caja para montaje, hilos, soldadura, etc.
