Este simple probador puede ser utilizado como montaje didáctico y para la realización de diversos experimentos involucrando la identificación de conductores y aislantes. El LED puede ser de otro color y además, también podemos usar el aparato en la prueba de componentes simples como resistores, llaves, fusibles, lámparas, diodos, transformadores e inductores. En la serie de libros "Cómo probar componentes", enseñamos cómo usar este probador.
El circuito también funciona con 4 pilas en caso de que recomendamos intercambiarR1 por un resistor de 470 ohms o 1 k ohms.

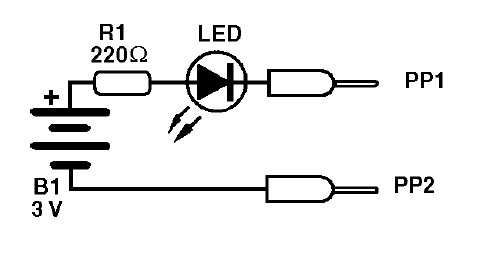

Para usar, basta con colocar una punta de prueba en la otra, verificando si el LED se enciende y con ello, si las pilas son buenas y luego apoya las puntas de prueba en el componente o circuito en prueba. En la figura 1 tenemos el diagrama de la prueba.

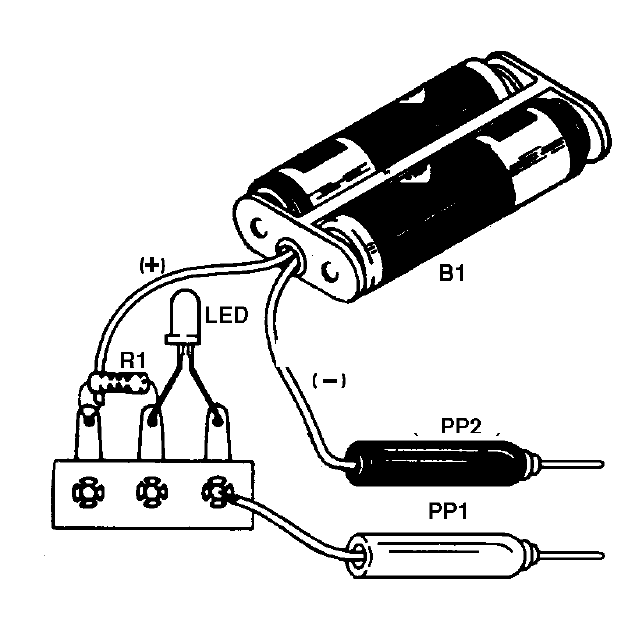

En la figura 2 tenemos su montaje hecho sobre la base de un puente de terminales.
Lista de materiales:
LED - LED rojo o de cualquier color
R1 - 220 ohms (rojo, rojo, marrón)
B1 - 3 V - dos pilas pequeñas
PP1, PP2- Extremidades de prueba rojo y negro
Varios:
Soporte de 2 pilas, puente de terminales, hilos, soldadura, etc.
