Este circuito genera descargas de alta tensión, pero inofensivas, dada la baja intensidad de la corriente y corta duración. Los choques son dados en que sujetar los electrodos X2 y X3. Para el accionamiento el operador debe frotar la punta del hilo P en el archivo para cerrar el circuito, induciendo así picos de tensión en el transformador.
Los electrodos pueden ser pilas gastadas o tubos de metal. El transformador usado tiene un devanado primario de 110 V o 220 V y secundario de 5 a 9 V con corriente de 100 a 500 mA.
Observe que la tensión del choque no es la del primario del transformador, pues como el circuito opera en el modo pulsante, puede incluso ser mayor. Como se usan pulsos, la descarga no es peligrosa, pero el aparato debe ser usado con cautela.

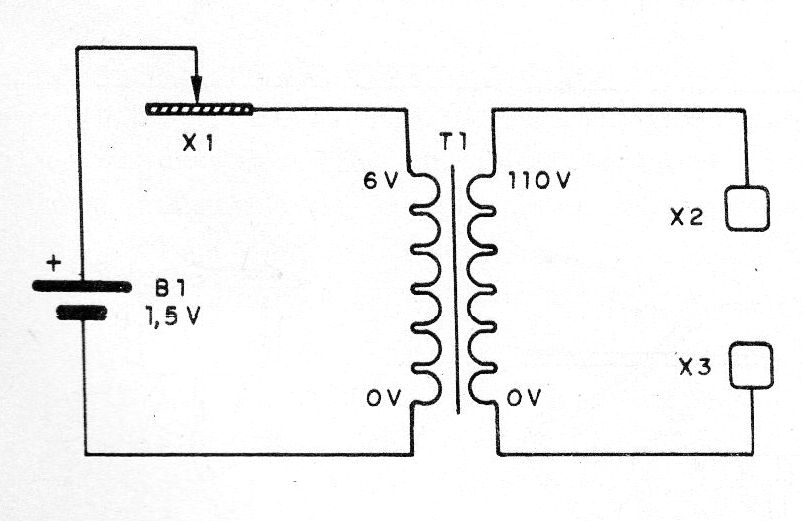

En la figura 1 tenemos el diagrama completo del aparato.

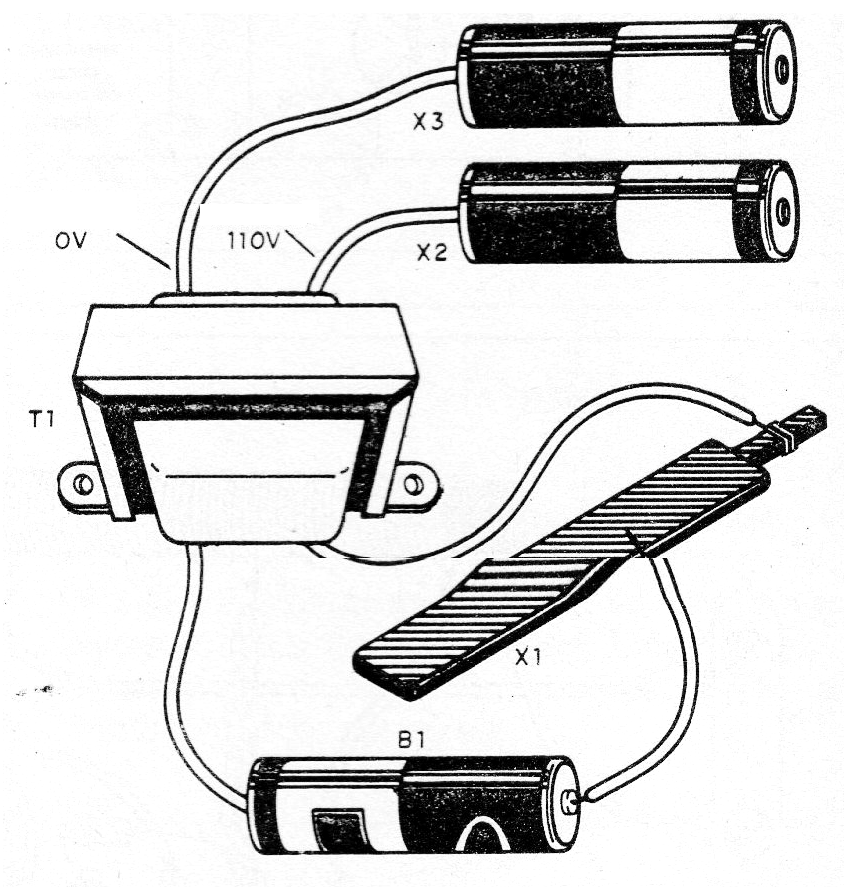

El aspecto real del montaje se muestra en la figura 2.
La pila debe ser media o grande para obtener mayor autonomía para el aparato, pues el consumo es alto. Para usar, frote el cable en el archivo. Nunca deje la punta del hilo apoyada en el archivo, ya que la batería se descargará.
Al conectar una lámpara neón o fluorescente en la salida del circuito, cuando se frota el cable en el archivo, se encender.
Lista de material
B1 - 1 Pila media o grande
X1 - Lima plana común
T1 - Transformador - ver texto
X2 y X3 - electrodos - ver texto
Varios: caja para montaje, hilos, soldadura, etc.
